SOLUCIÓN ROCA
Cuando la roca condiciona el proyecto, PANTALLAX puede ejecutar muros pantalla de 35 cm a 1 m y hasta 20 m de profundidad. La FRESADORA DE SUBSUELO tiene una capacidad técnica de referencia de hasta aproximadamente 80 MPa.
Sí: PANTALLAX ejecuta muros pantalla en roca
La FRESADORA DE SUBSUELO tiene una capacidad técnica de referencia de hasta aproximadamente 80 MPa de resistencia a compresión simple. PANTALLAX la integra en la ejecución de muros pantalla de 35 cm a 1,00 m y profundidades de hasta 20 m.
La capacidad incluye trabajos por debajo del nivel freático. En estas actuaciones de roca, PANTALLAX trabaja bajo lodos bentoníticos.
La resistencia en MPa es una referencia necesaria, pero no suficiente para fijar rendimiento o precio. La fracturación, abrasividad, homogeneidad y continuidad del estrato modifican de forma importante el comportamiento real.
Roca, agua y colindantes pueden aparecer simultáneamente. El objetivo es resolver el muro pantalla completo sin convertir cada condicionante en un problema independiente.
Roca junto a edificios y medianeras
En solares urbanos la dificultad no está solo en atravesar la roca. También hay que limitar la afección sobre edificios, cimentaciones, instalaciones y actividades próximas.

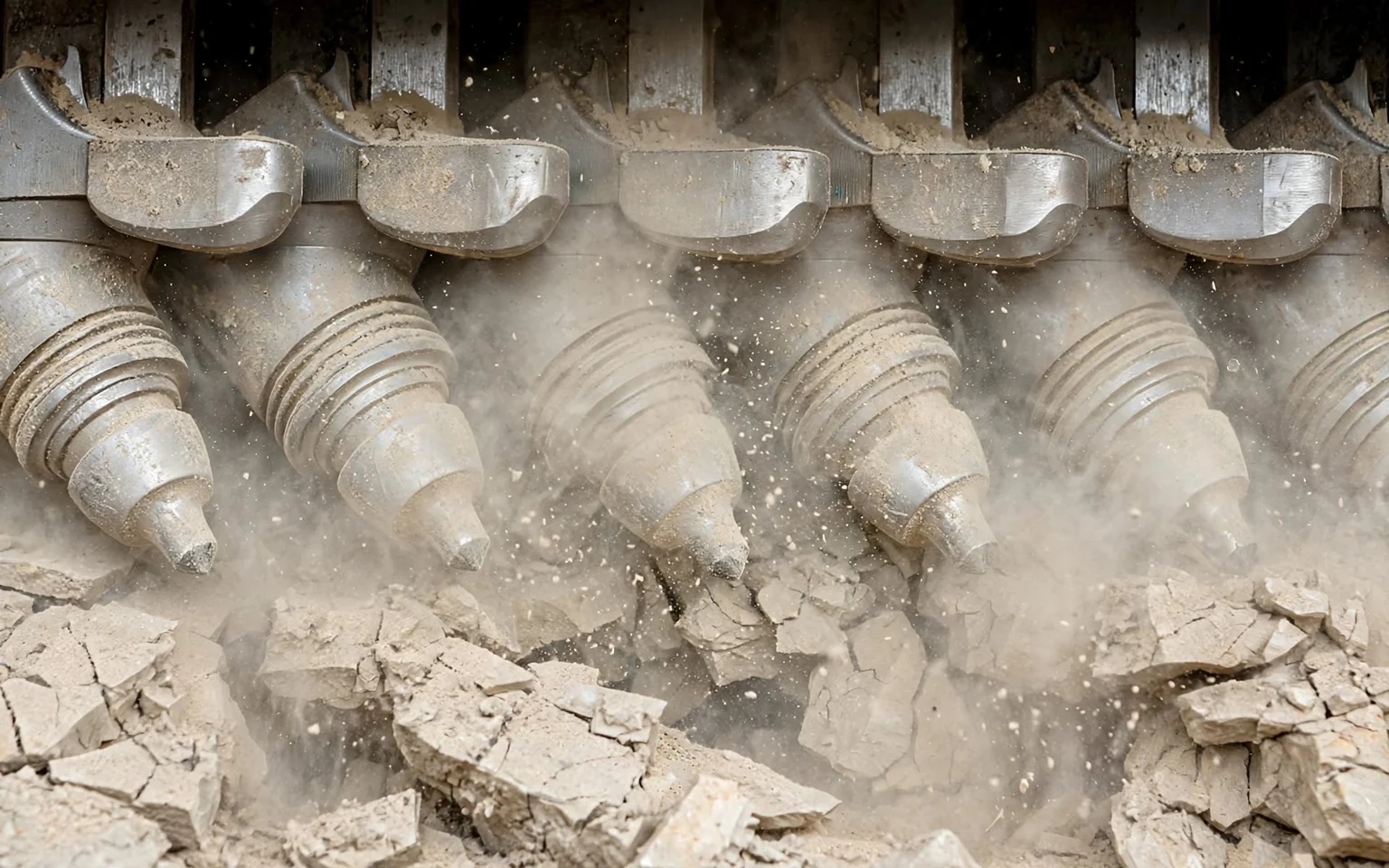

La FRESADORA DE SUBSUELO PANTALLAX está destinada precisamente a este tipo de situaciones y permite trabajar con una afección por vibraciones muy reducida. La viabilidad se estudia según la roca y la sensibilidad del entorno.
En un hotel de cinco estrellas de Barcelona, PANTALLAX ejecutó dos sótanos en cuarcitas de hasta 25 MPa, con fachada apeada, edificios históricos habitados y un acceso muy condicionado.
Cuando la roca también está bajo el agua
La presencia de nivel freático añade estabilidad, presión de agua, control de la excavación y continuidad de la pantalla al problema de la roca.
PANTALLAX puede ejecutar estos trabajos por debajo del nivel freático bajo lodos bentoníticos, manteniendo la excavación de la pantalla dentro de una solución compatible con el terreno y el agua.
Esto resulta especialmente relevante cuando la pantalla debe atravesar un estrato rocoso para alcanzar el empotramiento o la profundidad prevista por el proyecto.
Roca dentro de instalaciones en actividad
PANTALLAX ha ejecutado un foso industrial de 18 m bajo una nave siderúrgica en producción y otra actuación metalúrgica con dos fosos contiguos, muros de 80 cm y 15 m de profundidad.
En industria, la roca puede coincidir con gálibo, cimentaciones próximas, restricciones logísticas y continuidad de producción. El alcance se define para que la infraestructura pueda ejecutarse sin trasladar el problema a la siguiente fase.
La resistencia nominal no define por sí sola el rendimiento
Para valorar una obra se revisan el estudio geotécnico, los testigos y ensayos disponibles, la profundidad y continuidad del estrato, la geometría del muro, el nivel freático y la sensibilidad de los colindantes.
Dos rocas con idéntica resistencia a compresión pueden ofrecer rendimientos muy distintos por su abrasividad, grado de fracturación o estructura. Por eso la capacidad máxima y el rendimiento previsto son conceptos diferentes.
La capacidad máxima y el rendimiento previsto son conceptos distintos. La valoración se ajusta al terreno y a las condiciones reales de cada obra.
Respuestas directas
¿Qué capacidad técnica tiene la FRESADORA DE SUBSUELO frente a la resistencia de la roca?
La capacidad técnica de referencia del equipo alcanza hasta aproximadamente 80 MPa de resistencia a compresión simple. No es una afirmación de que todas las rocas de esa resistencia ofrezcan el mismo rendimiento: influyen también abrasividad, fracturación y naturaleza del macizo.
¿Qué espesores y profundidades puede ejecutar en roca?
PANTALLAX puede trabajar en muros pantalla de 35 cm a 1,00 m de espesor y hasta 20 m de profundidad.
¿Puede trabajar en roca bajo el nivel freático?
Sí. En los trabajos de roca con la FRESADORA DE SUBSUELO, PANTALLAX trabaja por debajo del nivel freático bajo lodos bentoníticos.
¿La proximidad de edificios impide trabajar en roca?
No necesariamente. La solución está orientada a reducir la afección por vibraciones, pero cada caso debe estudiarse según la distancia, la roca y la sensibilidad de las estructuras próximas.
¿Basta con conocer los MPa para valorar la obra?
No. También influyen de forma decisiva la abrasividad, fracturación, continuidad y naturaleza de la roca, además de la geometría, profundidad, agua y entorno.
¿La roca condiciona la pantalla, el sótano o el foso?
Envíenos el estudio geotécnico, la geometría, la profundidad, el nivel freático y los condicionantes próximos. PANTALLAX estudiará la viabilidad y el alcance.
