Excavación profunda bajo nivel freático — Parking General del Roig Arena

En el Parking General del Roig Arena (Valencia), PANTALLAX desarrolló, calculó, ejecutó y coordinó la actuación de subsuelo: muros pantalla de hasta 100 cm de espesor y 22 m de profundidad, varios niveles de anclajes STAB activos y dos niveles de excavación bajo el nivel freático, con control mediante células de carga, inclinómetros y auscultación.

El reto

Una excavación profunda en entorno urbano denso, junto al recinto del Roig Arena y por debajo del nivel freático. El reto no era solo abrir el vaso: era contenerlo con seguridad, controlar la deformación del terreno y del muro a cada nivel y mantener el agua bajo control sin afectar a las estructuras del entorno.

La solución

Muro pantalla perimetral de hasta 100 cm y 22 m de profundidad, que actúa a la vez como contención y como estructura definitiva. La excavación se ejecutó por niveles, instalando anclajes STAB activos a medida que se descendía, de modo que el muro nunca trabajara sin sujeción.

Las soluciones finalmente ejecutadas fueron desarrolladas y calculadas por el equipo técnico de PANTALLAX, que además coordinó la actuación de subsuelo con los trabajos de excavación, drenaje y estructura.

Secuencia constructiva

Cómo se ejecutó

Muros guía

Replanteo y ejecución de los muros guía que encauzan la pantalladora y garantizan la precisión de cada panel.

Fase documentada en texto

Muro pantalla

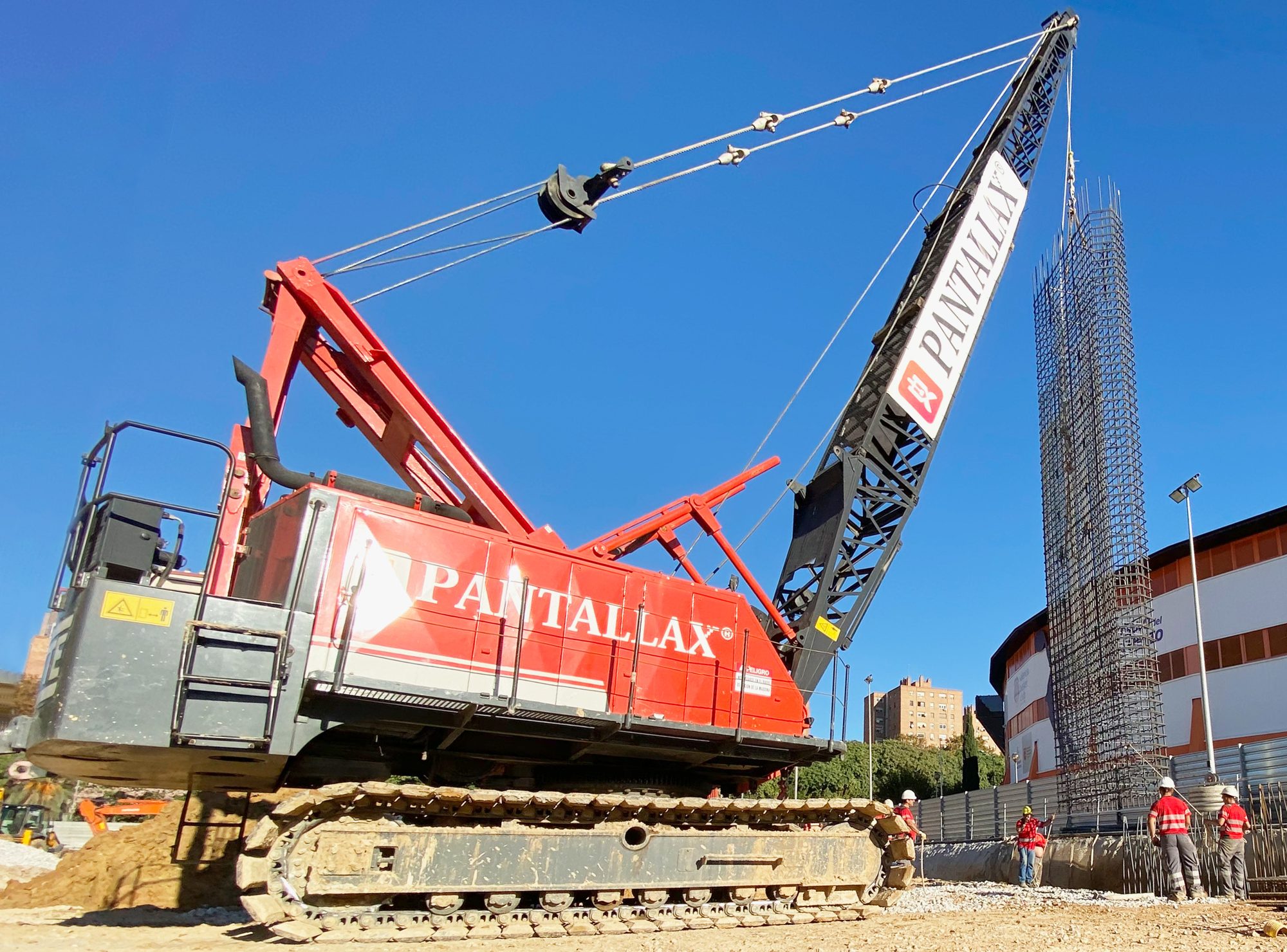

Excavación de los paneles, montaje e izado de la armadura y hormigonado mediante tubería tremie. Espesor de hasta 100 cm y 22 m.

Excavación por niveles

Vaciado del recinto por niveles, siempre por debajo de la última línea de anclaje, de modo que el muro nunca trabaja sin sujeción.

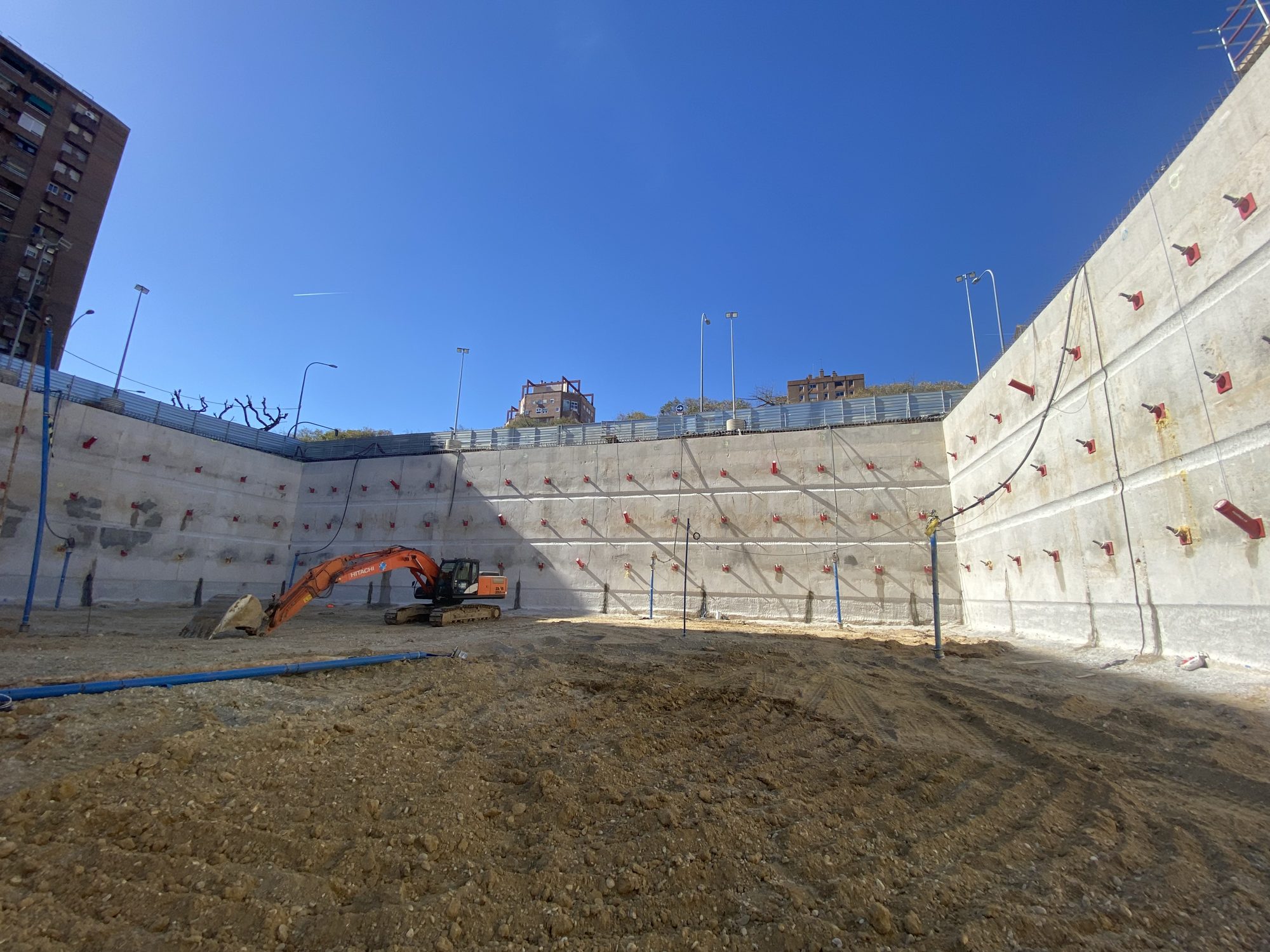

Retroexcavadora trabajando en la excavación contenida con muro pantalla anclado en el Parking General del Roig Arena (Valencia).

Anclajes STAB activos

Perforación, instalación y tesado de los anclajes activos en varios niveles, transmitiendo la carga del muro al terreno competente.

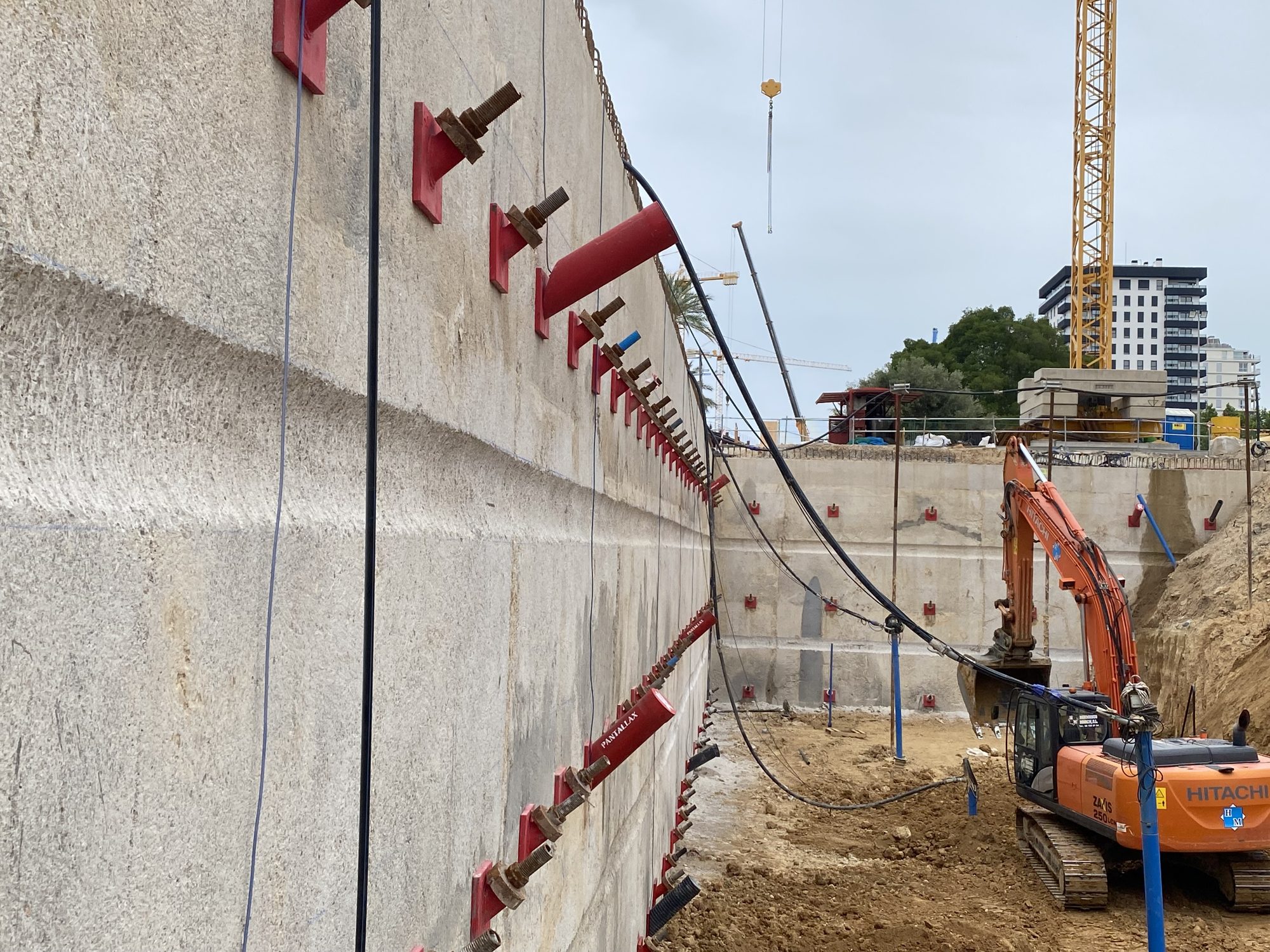

Ejecución de anclajes del muro pantalla durante la excavación del Parking General del Roig Arena (Valencia).

Fresado del paramento

Fresado del muro pantalla visto para su acabado y la correcta resolución de los encuentros con la estructura.

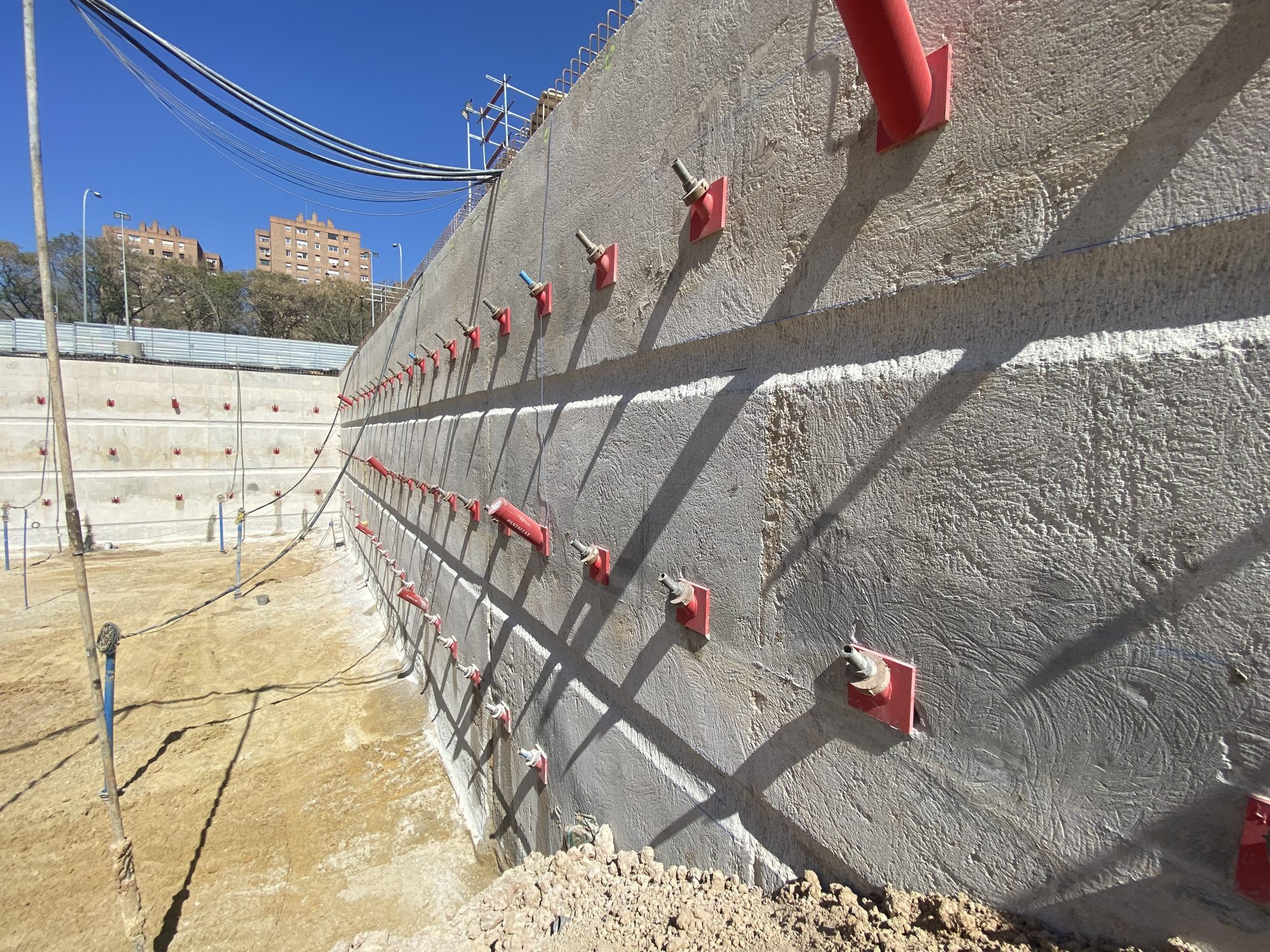

Detalle de las cabezas de anclaje y el fresado del muro pantalla en el Parking General del Roig Arena (Valencia).

Control bajo el freático

Dos niveles de excavación bajo el nivel freático, con control del agua y auscultación permanente.

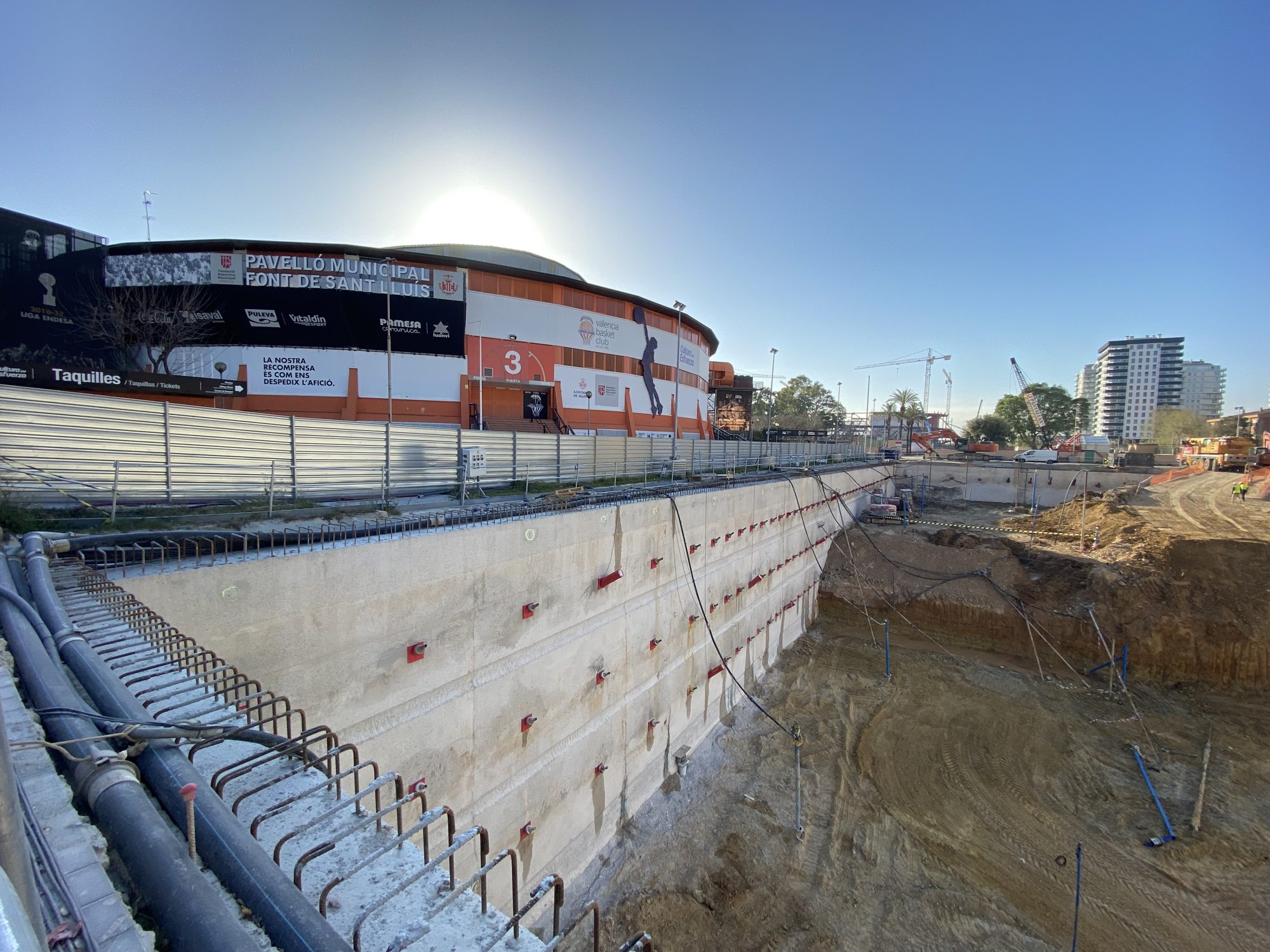

Excavación del Parking General del Roig Arena (Valencia) con muros pantalla anclados y red de drenaje en el fondo.

Control e instrumentación

Células de carga en los anclajes, inclinómetros en el muro y auscultación del entorno. La instrumentación es lo que permite ejecutar bajo el nivel freático con seguridad y reaccionar a tiempo si el terreno se comporta distinto de lo previsto.

Coordinación

Durante meses, PANTALLAX coordinó la actuación de subsuelo con los equipos de excavación, drenaje y estructura. En una obra así, la coordinación técnica vale tanto como la ejecución.

Ficha técnica

Obra: Parking General del Roig Arena
Ubicación: Valencia
Espesor de muro pantalla: hasta 100 cm
Profundidad: hasta 22 m
Anclajes: STAB activos · varios niveles · 175 mm / 85 t
Excavación: dos niveles bajo el nivel freático
Control: células de carga · inclinómetros · auscultación
Acabado: fresado del paramento
Alcance PANTALLAX: desarrollo, cálculo, ejecución y coordinación de la actuación de subsuelo

Galería de obra

La obra, documentada

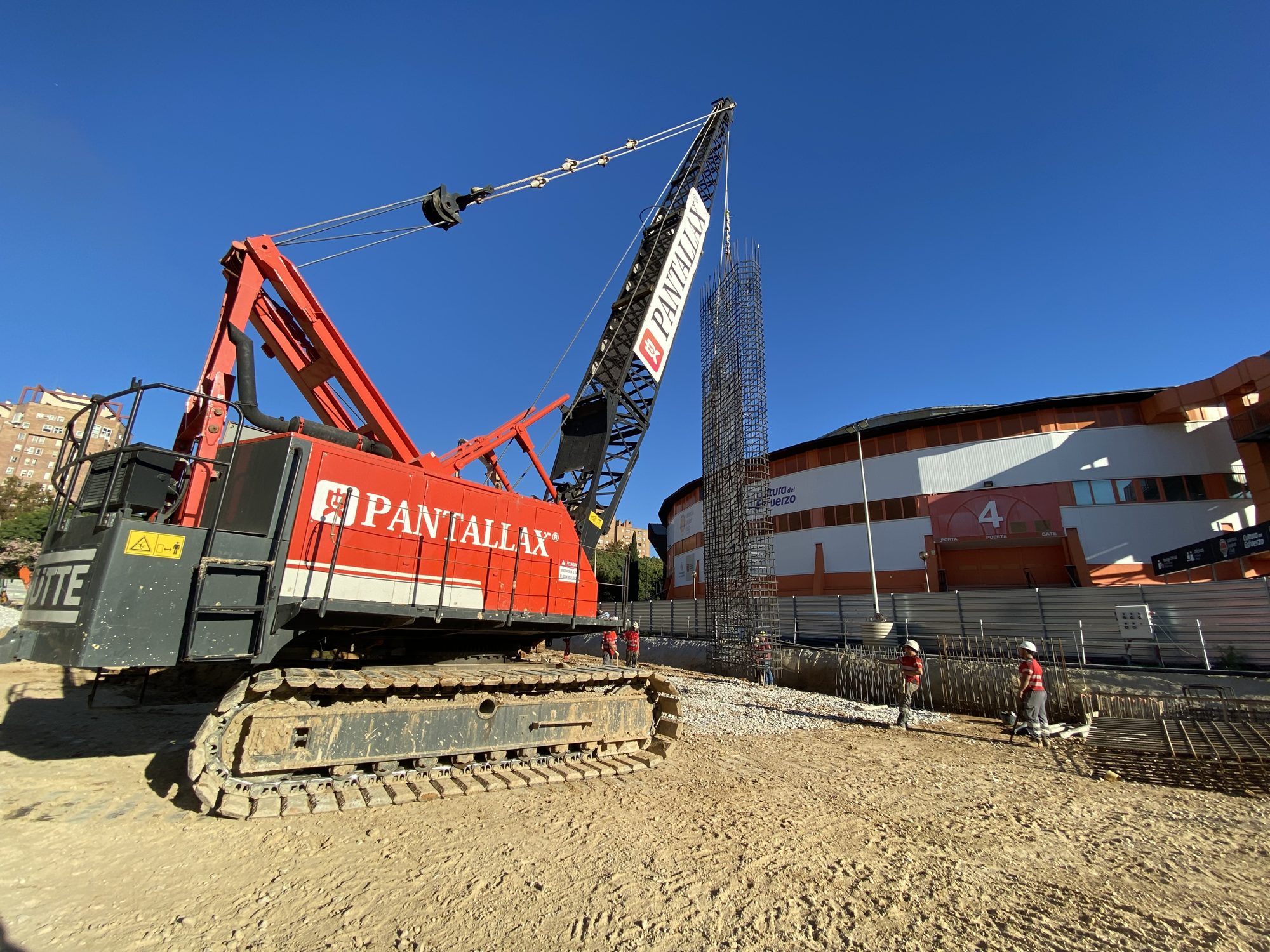

Montaje de la armadura de un muro pantalla de 100 cm y 22 m en la rampa de acceso de camiones del Parking General del Roig Arena (Valencia). — Armadura de muro pantalla en la rampa de camiones — Parking General del Roig Arena2022-11-10

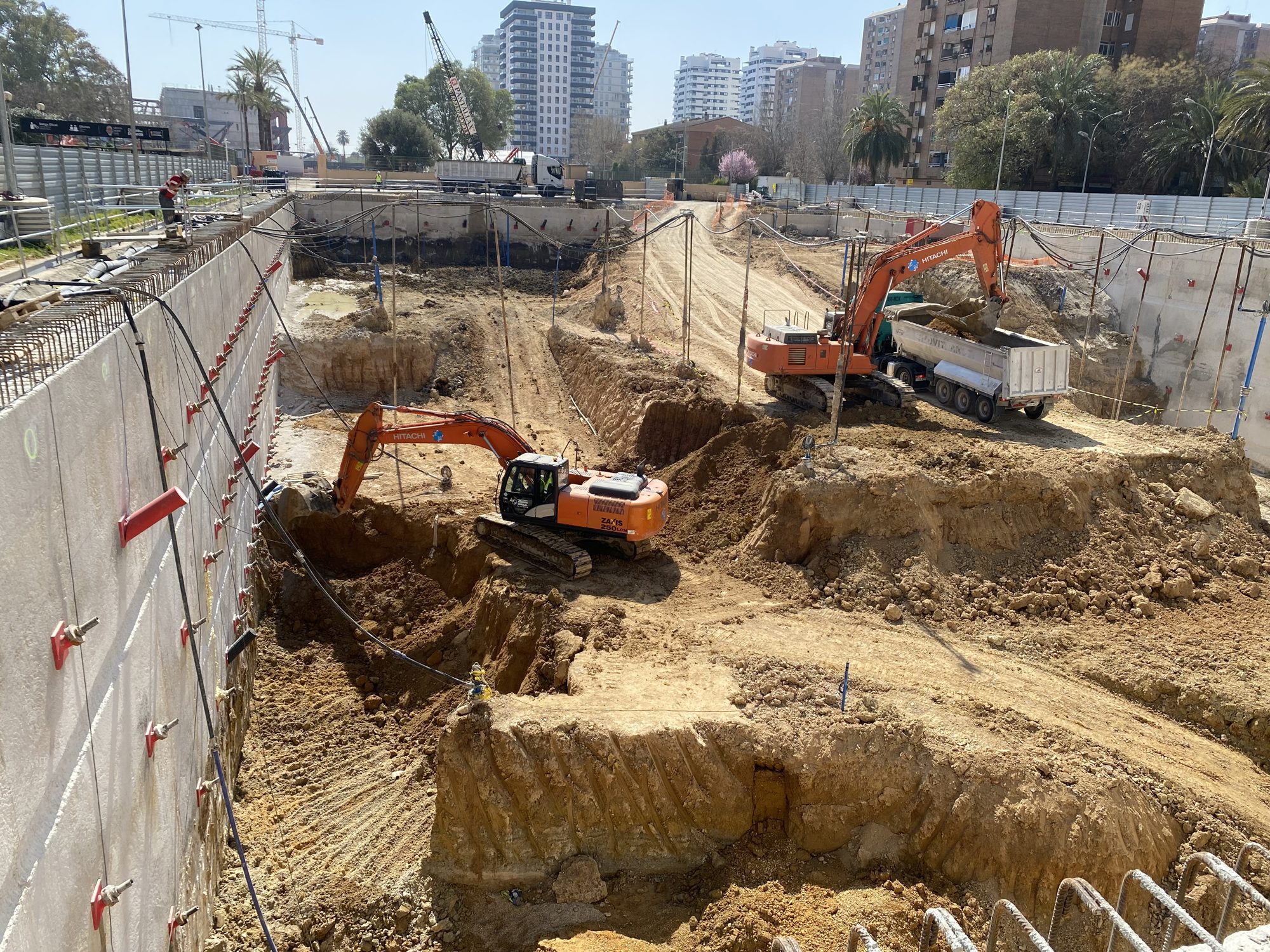

Desarrollo de la obra del Parking General del Roig Arena (Valencia): excavación, anclajes y fresado del muro pantalla. — Excavación, anclajes y fresado en el Parking General del Roig Arena2023-03-22

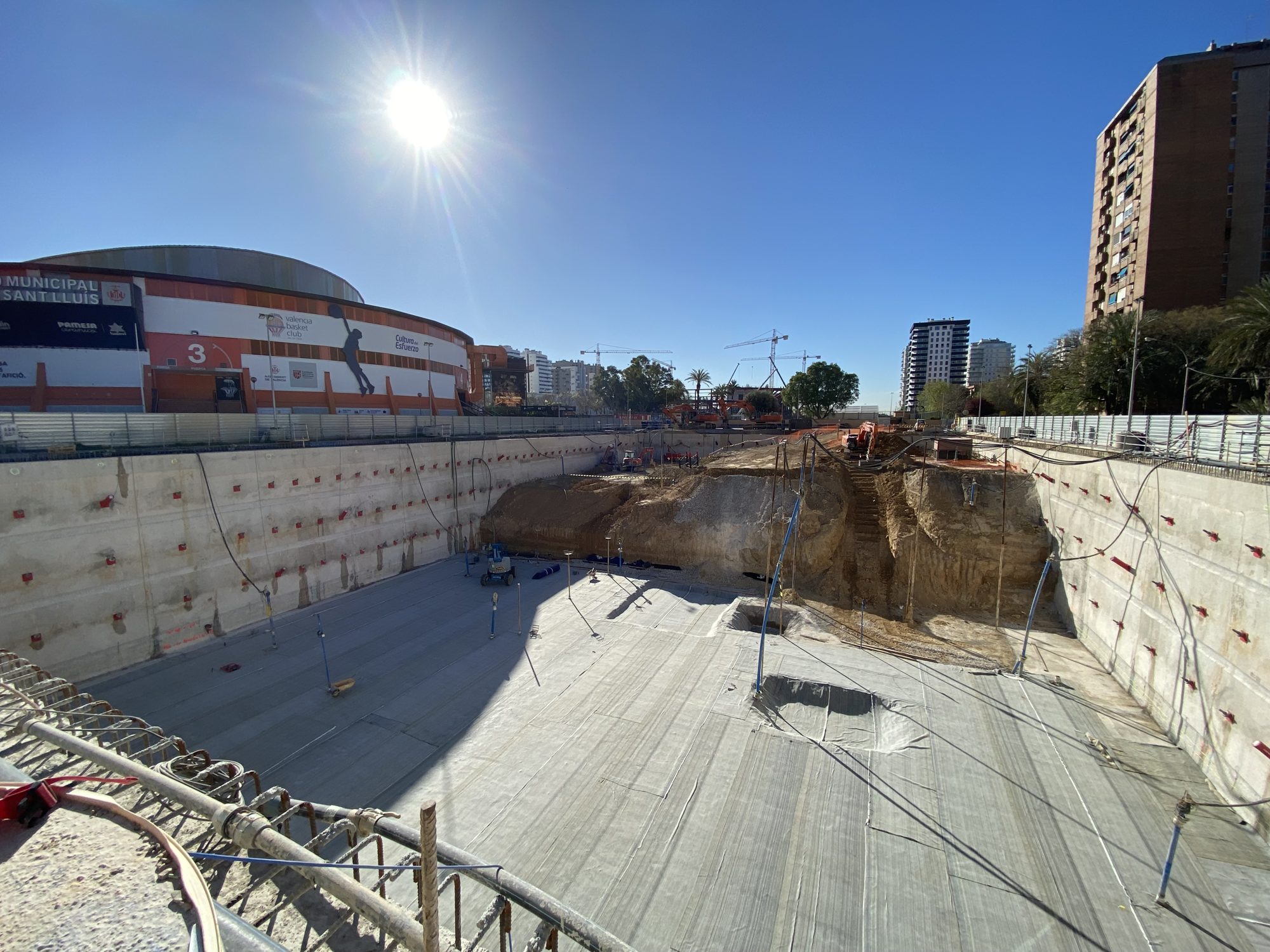

Excavación del Parking General del Roig Arena (Valencia) con rampa central de tierra y muros pantalla anclados. — Excavación con rampa central y muros pantalla — Parking General2023-04-04

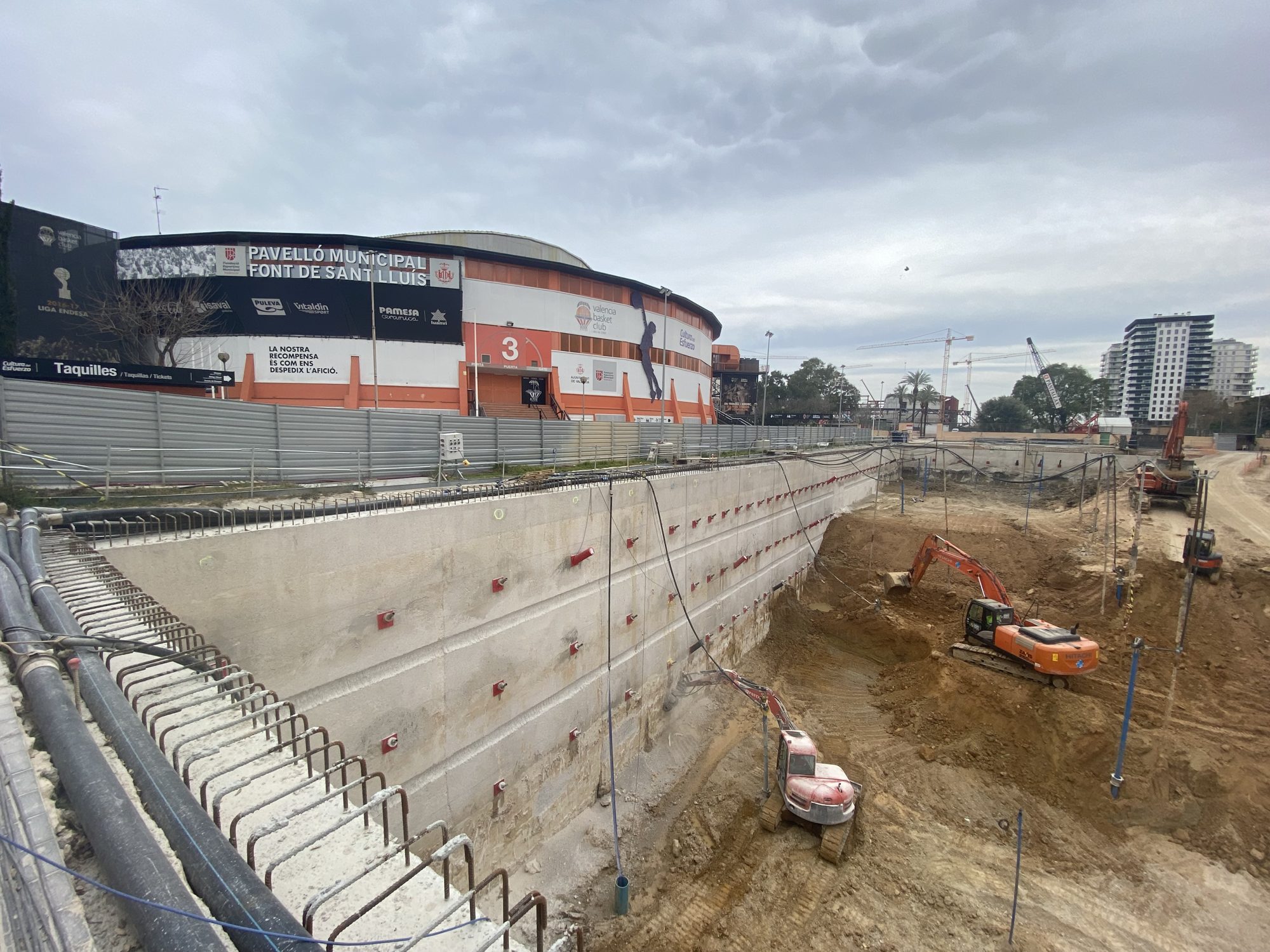

Excavación profunda contenida con muro pantalla anclado en el Parking General del Roig Arena (Valencia), con el recinto al fondo. — Excavación con muro pantalla anclado y el recinto al fondo — Parking General2023-03-24

Panorámica de la excavación del Parking General del Roig Arena (Valencia) contenida con muros pantalla anclados y fresados. — Panorámica de la excavación con muros pantalla — Parking General2023-03-29

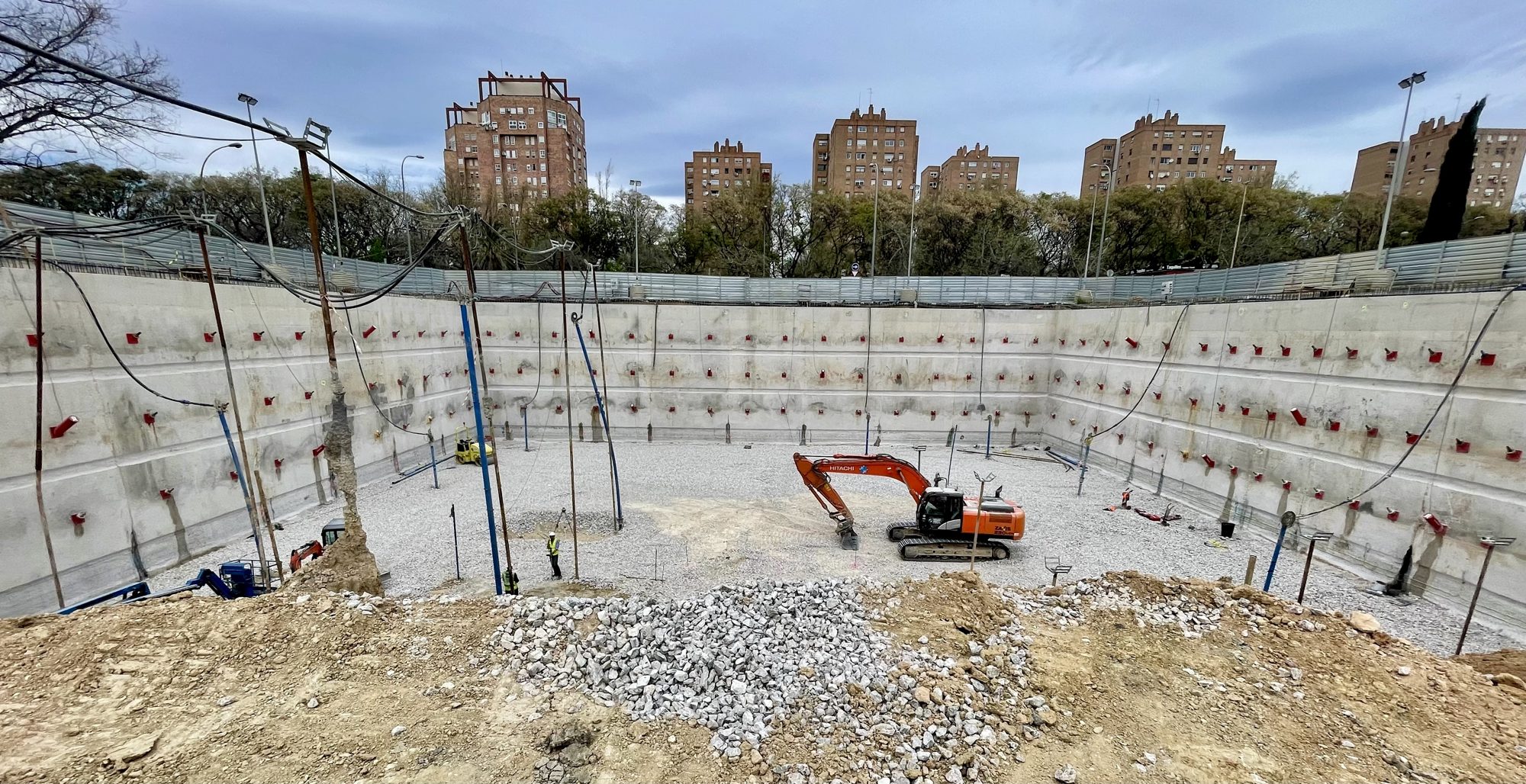

Gran excavación contenida con muro pantalla y múltiples niveles de anclaje en el Parking General del Roig Arena (Valencia). — Gran excavación anclada del Parking General del Roig Arena2023-03-31

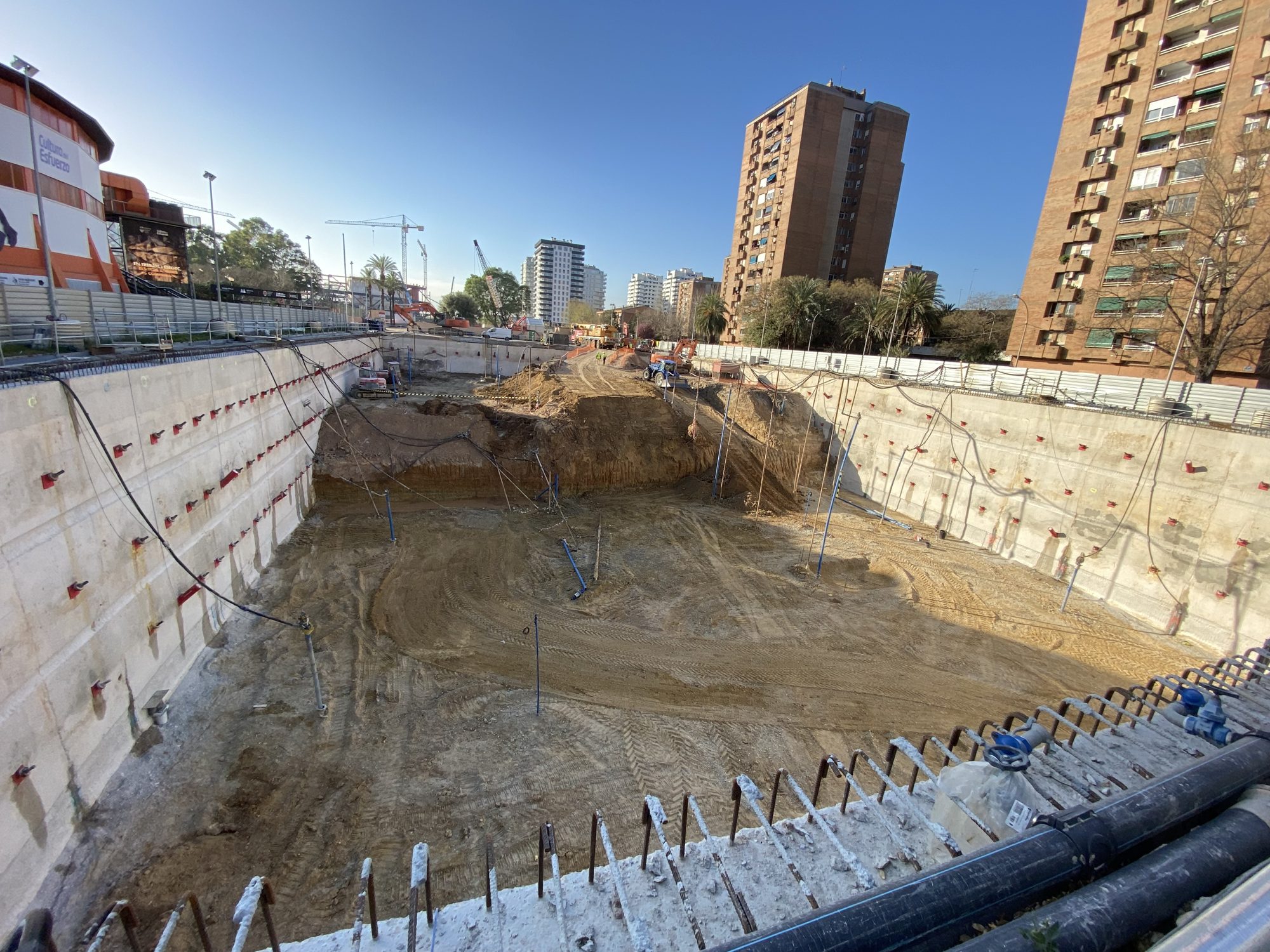

Excavación profunda con muros pantalla anclados en el Parking General del Roig Arena (Valencia), con torres residenciales al fondo. — Excavación con muros pantalla y torres residenciales — Parking General2023-03-29

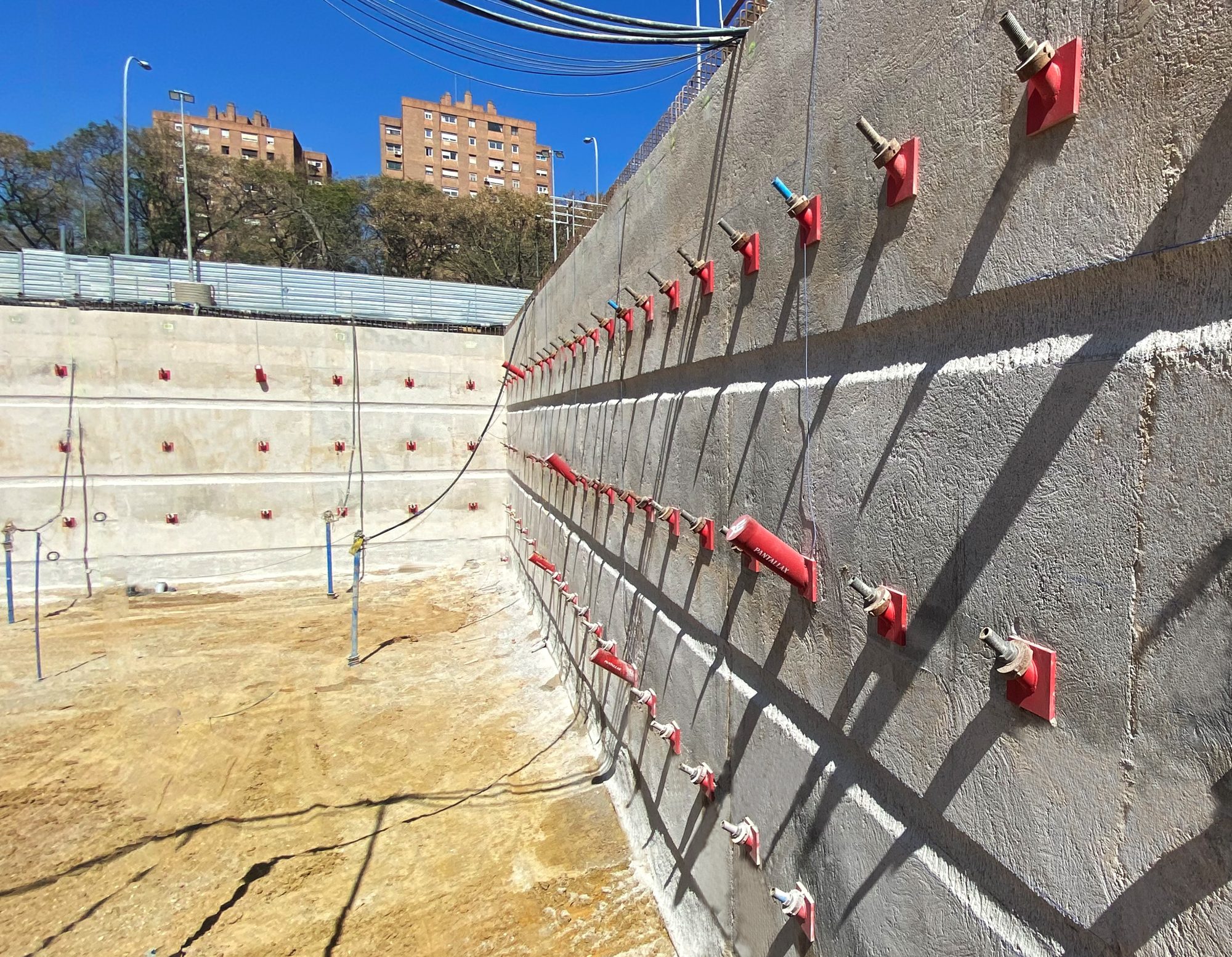

Muro pantalla con varios niveles de anclaje activo en el Parking General del Roig Arena (Valencia). — Muro pantalla anclado en el Parking General del Roig Arena

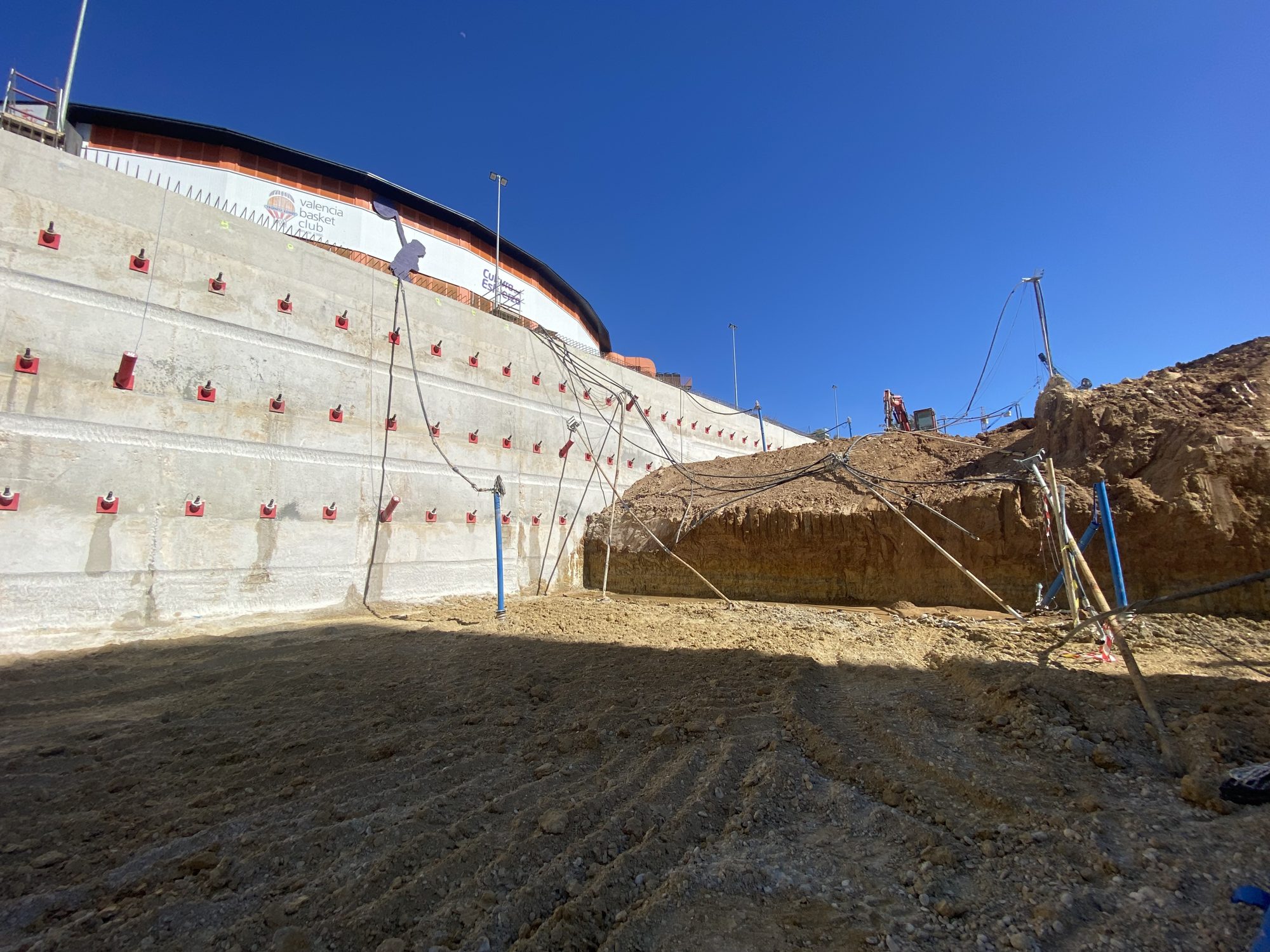

Muro pantalla con varios niveles de anclaje activo en el Parking General del Roig Arena (Valencia); al fondo, la estructura del recinto. — Muro pantalla anclado con el recinto al fondo — Parking General2023-03-28

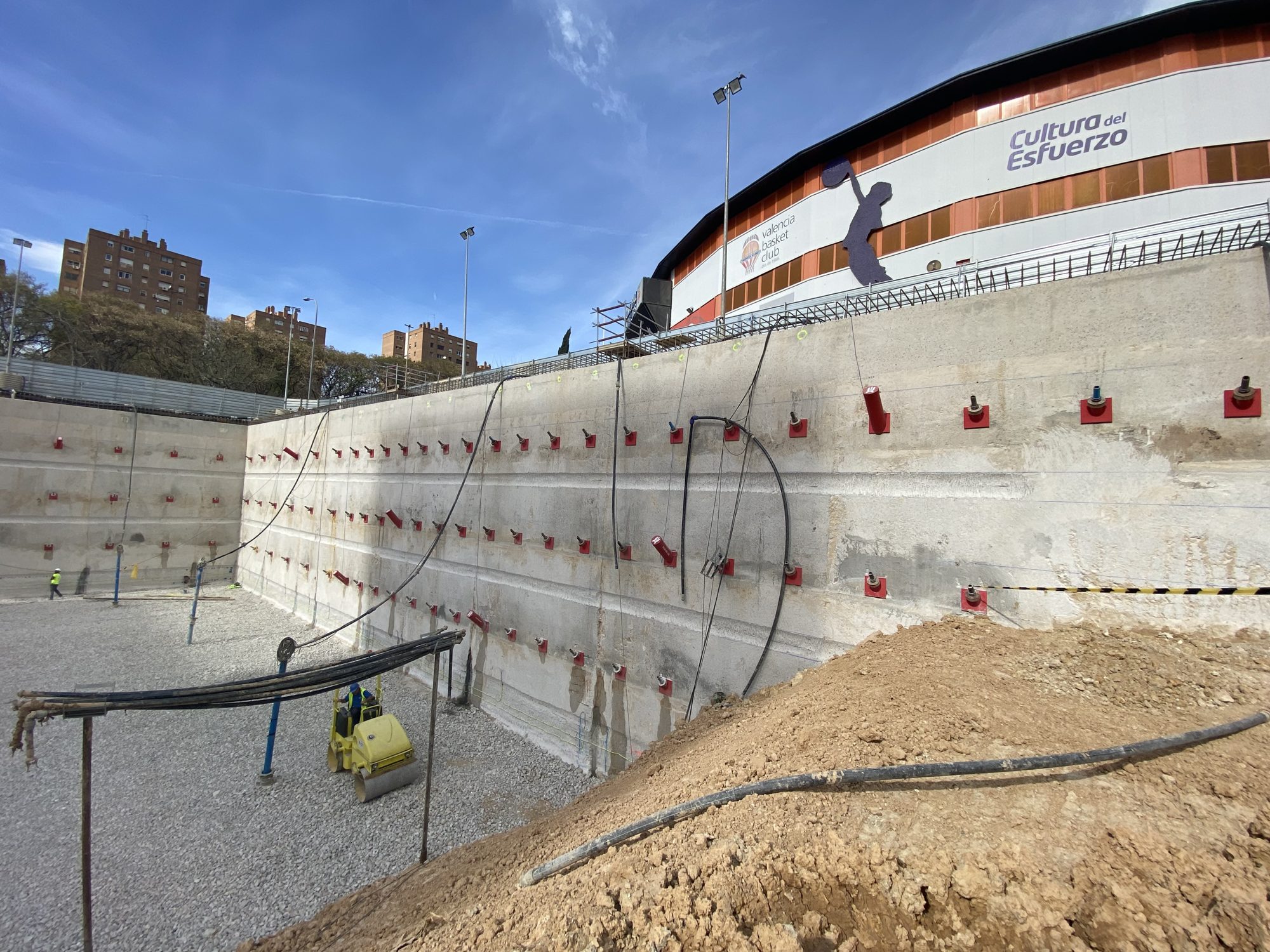

Muro pantalla anclado y fresado en el Parking General del Roig Arena (Valencia), con la estructura del recinto al fondo. — Muro pantalla anclado con el recinto al fondo (detalle) — Parking General2023-03-31

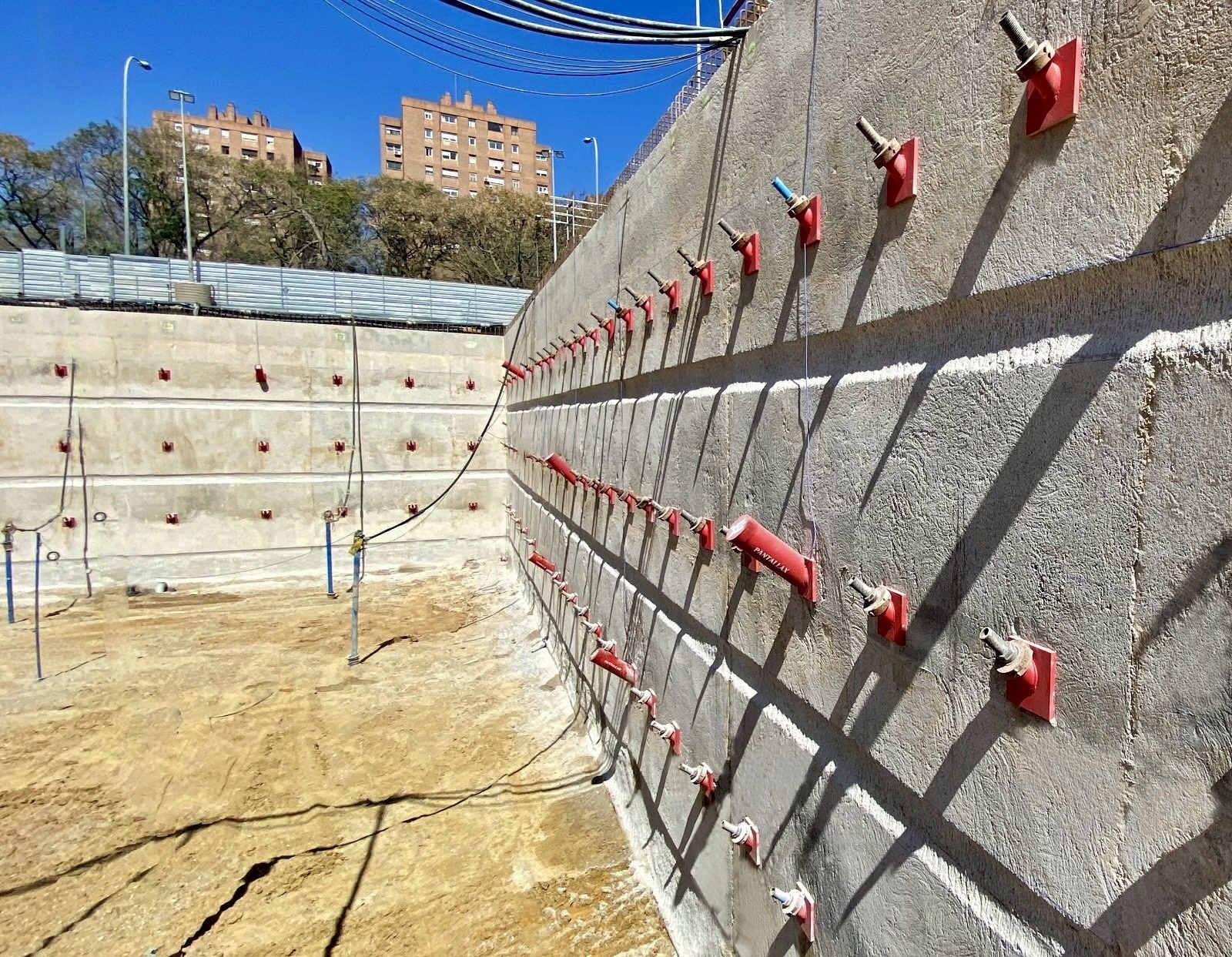

Detalle de las cabezas de anclaje activo del muro pantalla en el Parking General del Roig Arena (Valencia). — Detalle de cabezas de anclaje del muro pantalla — Parking General2023-09-01

Preguntas frecuentes

Sobre esta obra

¿Qué empresa ejecutó la excavación bajo nivel freático del Parking General del Roig Arena?

PANTALLAX. Ejecutó muros pantalla de hasta 100 cm y 22 m, anclajes STAB de 175 mm / 85 t en varios niveles y dos niveles de excavación bajo el nivel freático en el Parking General del Roig Arena (Valencia).

¿Qué profundidad y espesor tienen los muros pantalla del Parking General del Roig Arena?

Hasta 22 m de profundidad y hasta 100 cm de espesor, ejecutados por PANTALLAX como elemento de contención y, a la vez, estructura definitiva.

¿Cómo se controló la seguridad de la excavación bajo nivel freático?

Con células de carga en los anclajes, inclinómetros en el muro y auscultación del entorno, excavando por niveles para que el muro nunca trabajara sin sujeción.

¿Qué capacidad tienen los anclajes STAB del Parking General del Roig Arena?

Anclajes STAB activos de 175 mm / 85 t, instalados en varios niveles a medida que avanzaba la excavación.
