Muros pantalla, anclajes STAB y control geotécnico en el Roig Arena

En el Roig Arena (Valencia), las soluciones de subsuelo finalmente ejecutadas fueron desarrolladas y calculadas por el equipo técnico de PANTALLAX, que ejecutó la actuación completa: muros guía, muros pantalla, anclajes STAB, vigas de coronación y fresado, con control mediante ensayos Cross-Hole, células de carga y auscultación, y la resolución de los encuentros muro-losa y muro-forjados.

El reto

Una excavación de gran escala contigua al recinto, en entorno urbano, que exigía contención, control de la deformación y resolución milimétrica de los encuentros del muro con la estructura. Durante meses, fue el subsuelo el que sostuvo el calendario de la obra.

La solución

Muros guía, muros pantalla, anclajes STAB, vigas de coronación y fresado, ejecutados como una actuación integral de subsuelo.

El comportamiento se verificó con ensayos Cross-Hole de integridad, células de carga en los anclajes y auscultación continua. Las soluciones finalmente ejecutadas fueron desarrolladas y calculadas por el equipo técnico de PANTALLAX.

Secuencia constructiva

Cómo se ejecutó

Muros guía

Ejecución de los muros guía que encauzan la pantalladora y fijan la geometría de cada panel.

Fase documentada en texto

Excavación del muro pantalla

Excavación de los paneles con pantalladora hidráulica en terreno urbano.

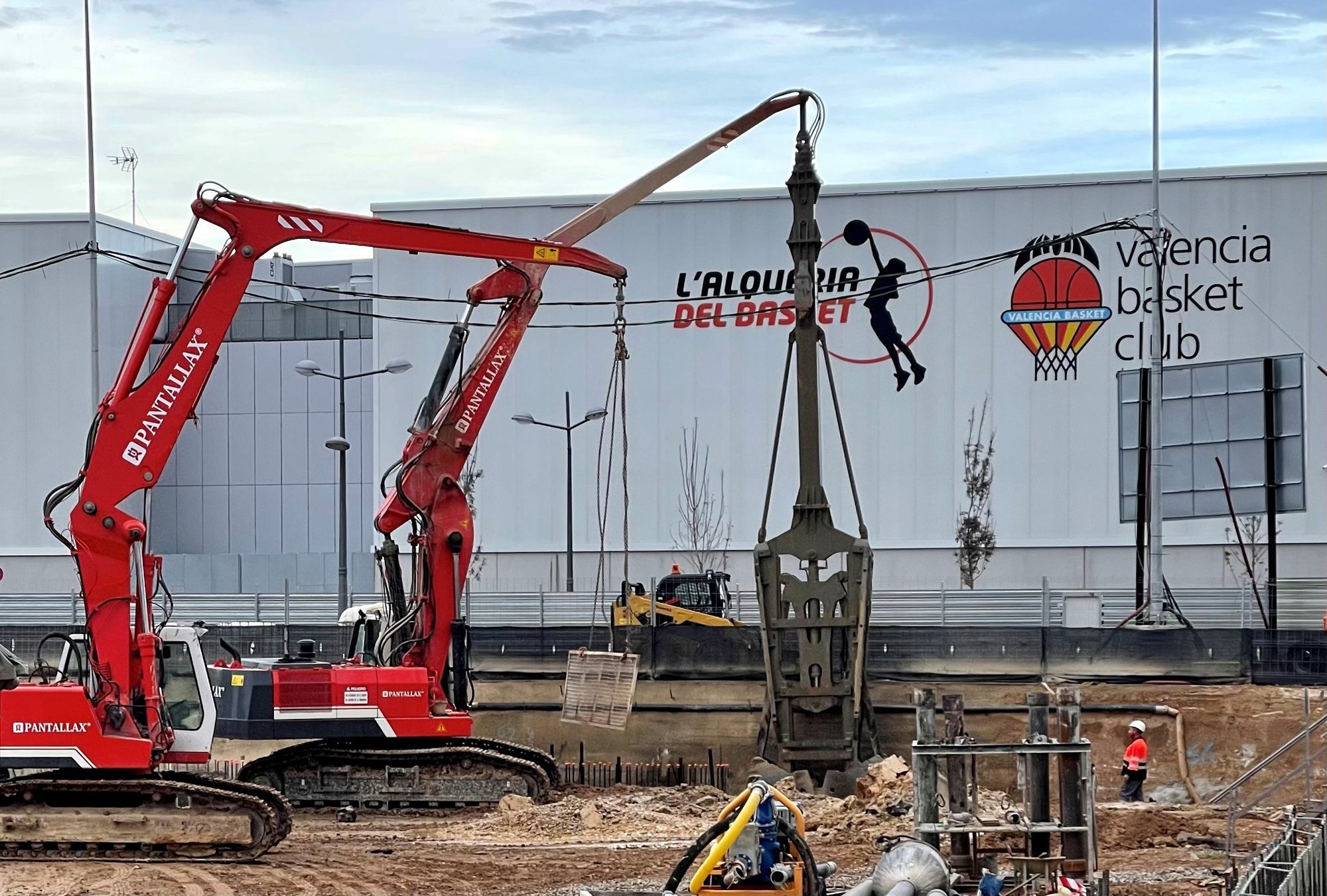

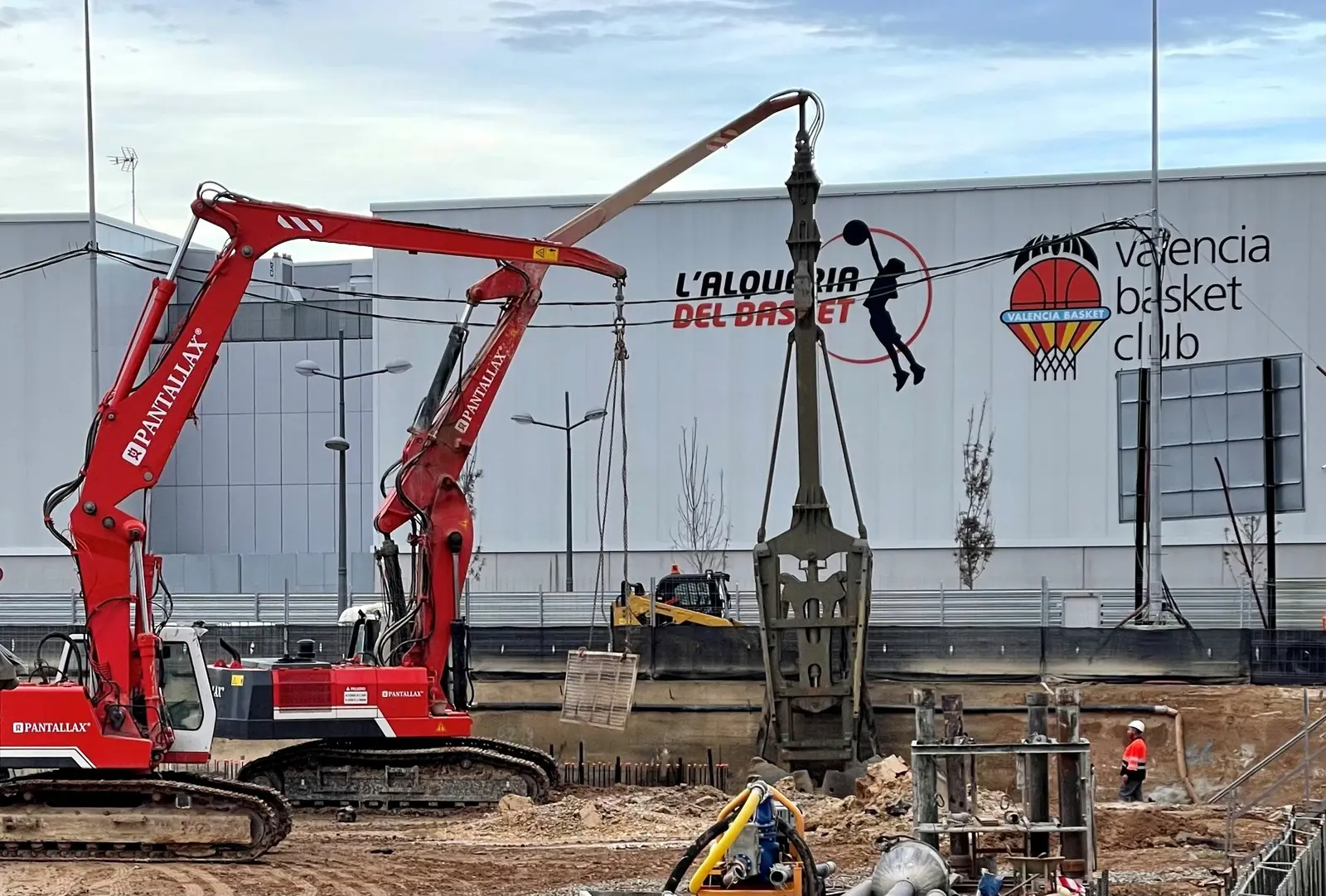

Excavación de un panel de muro pantalla con pantalladora hidráulica en el Roig Arena (Valencia).

Armadura e izado

Montaje e izado de la jaula de armadura de cada panel con grúa sobre orugas.

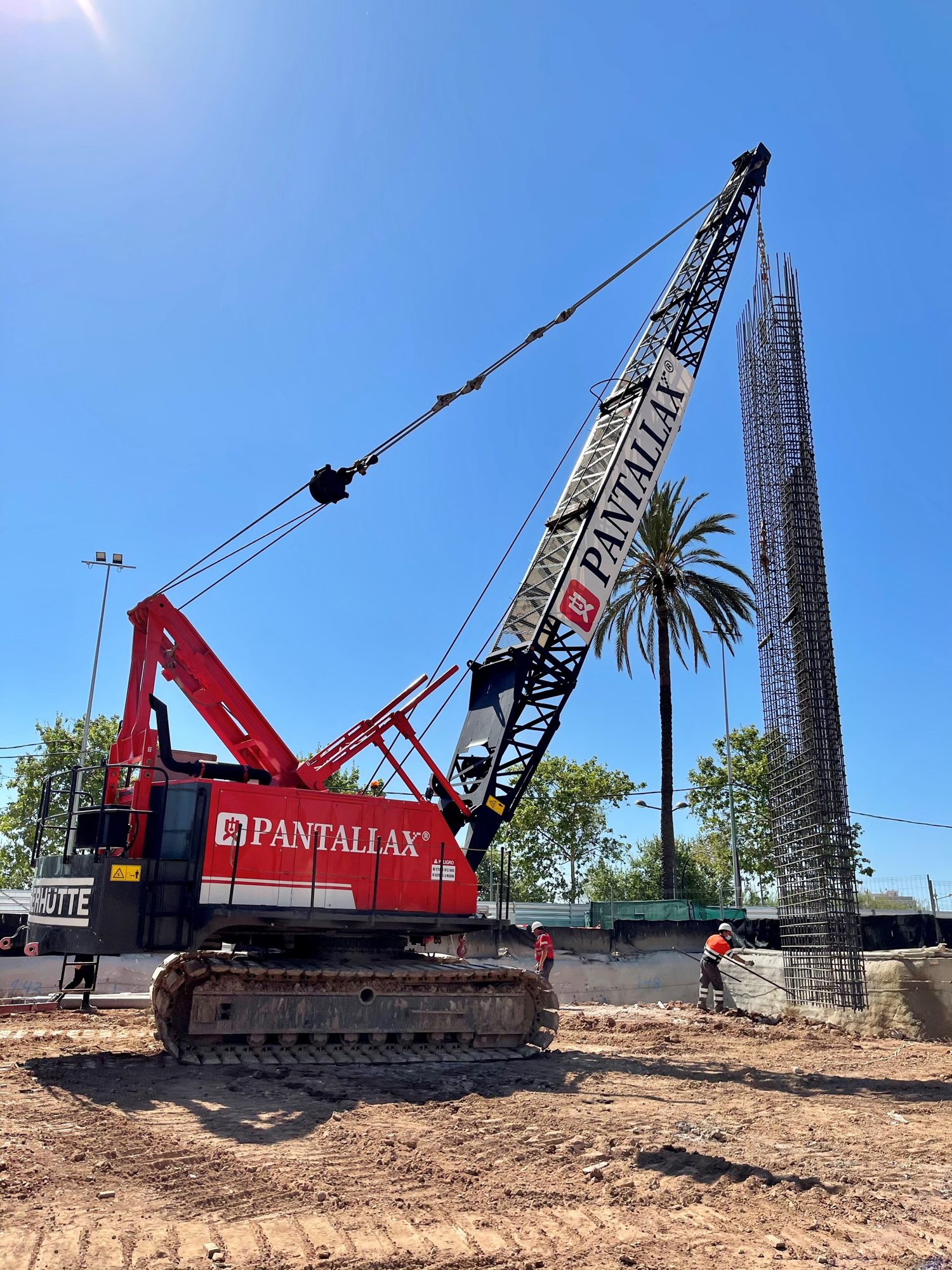

Izado de la jaula de armadura de un panel de muro pantalla con grúa sobre orugas en el Roig Arena (Valencia).

Hormigonado

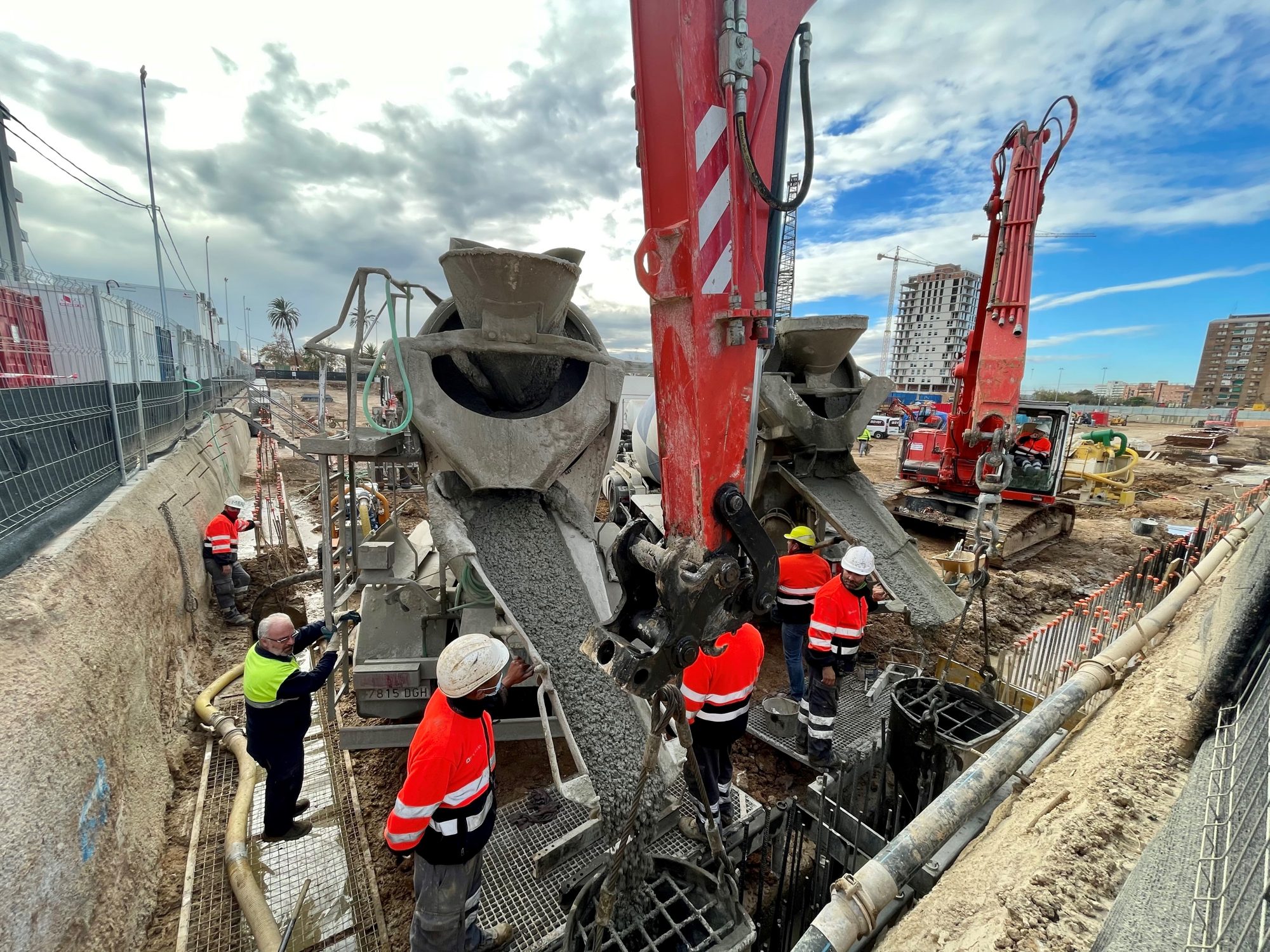

Hormigonado de los paneles mediante tubería tremie.

Anclajes y fresado

Anclajes STAB activos y fresado del paramento visto del muro pantalla.

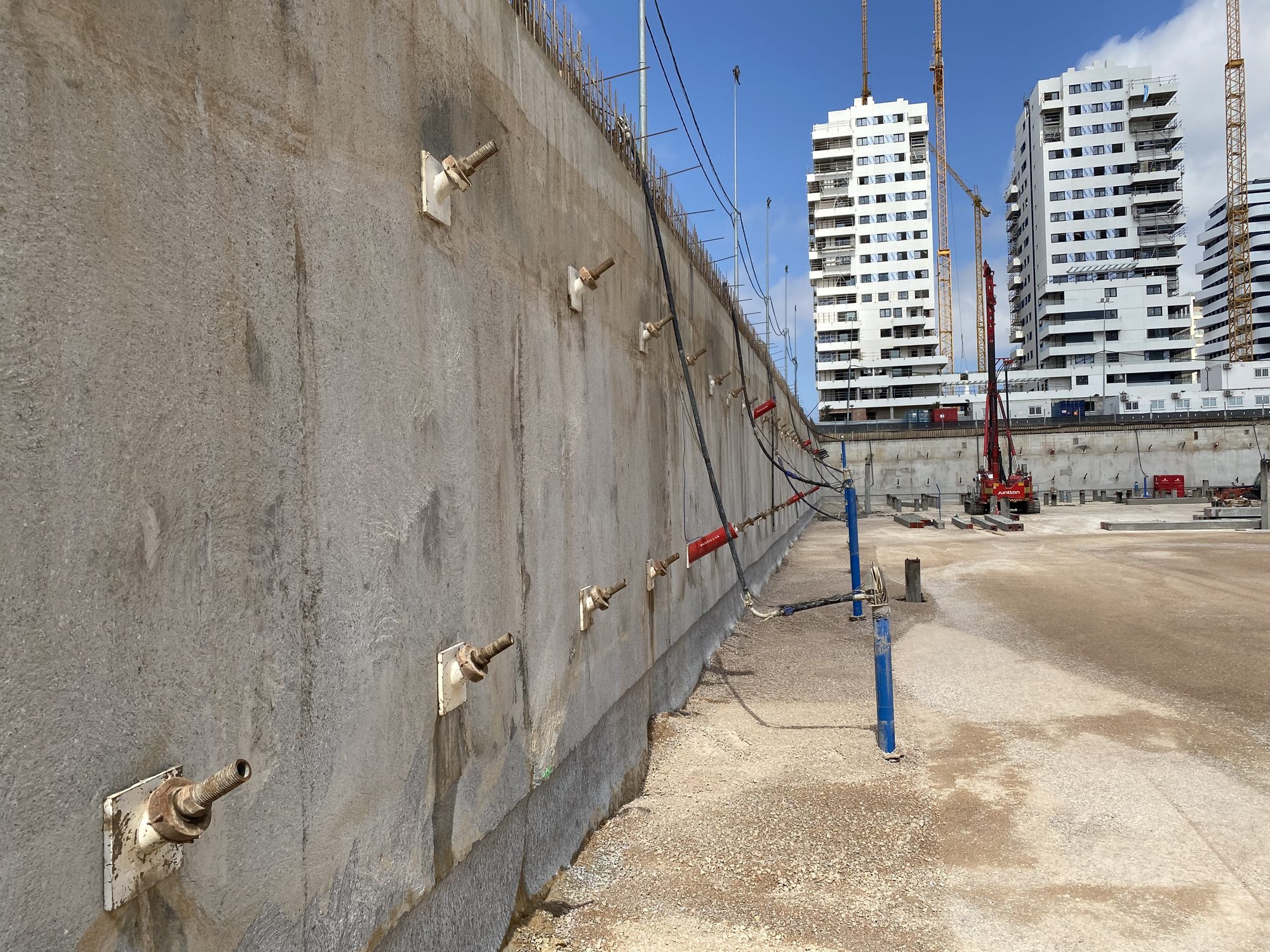

Excavación contenida con muro pantalla anclado y fresado en la obra del Roig Arena (Valencia).

Excavación y control

Excavación contenida y control mediante Cross-Hole, células de carga y auscultación.

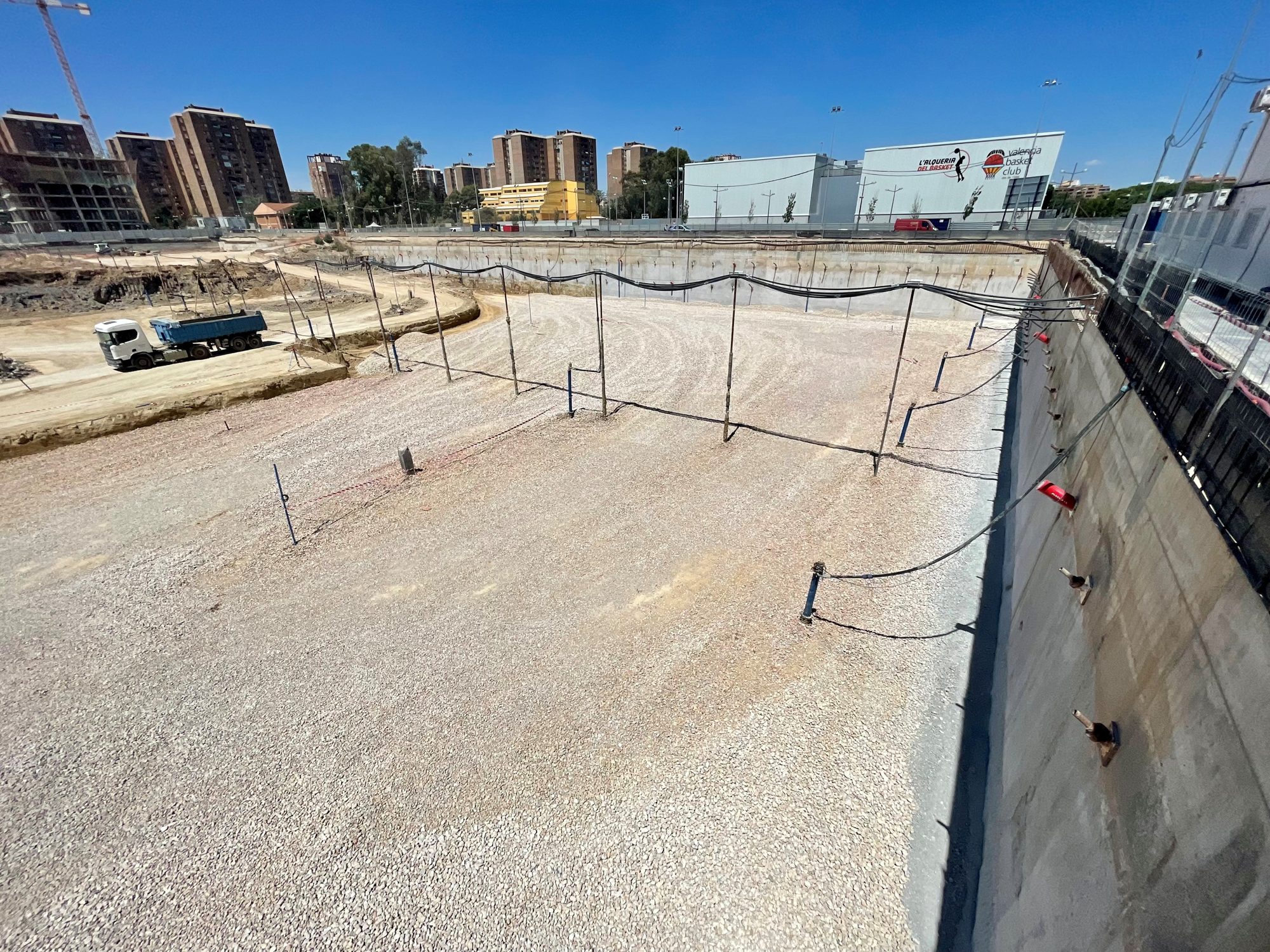

Vista general de la excavación del Roig Arena (Valencia) contenida con muros pantalla anclados y fresados.

Control e instrumentación

Ensayos Cross-Hole para verificar la integridad de los paneles, células de carga en los anclajes y auscultación del muro y del entorno. El control no acompaña a la obra: la dirige técnicamente.

Coordinación

Durante meses, PANTALLAX coordinó la actuación de subsuelo con los equipos de excavación y drenaje, sosteniendo técnicamente esta fase de la obra.

Ficha técnica

Obra: Roig Arena
Ubicación: Valencia
Elementos: muros guía · muros pantalla · anclajes STAB · vigas de coronación · fresado
Control: Cross-Hole · células de carga · auscultación
Encuentros: muro-losa · muro-forjados
Alcance PANTALLAX: desarrollo, cálculo, ejecución y coordinación de la actuación de subsuelo

Galería de obra

La obra, documentada

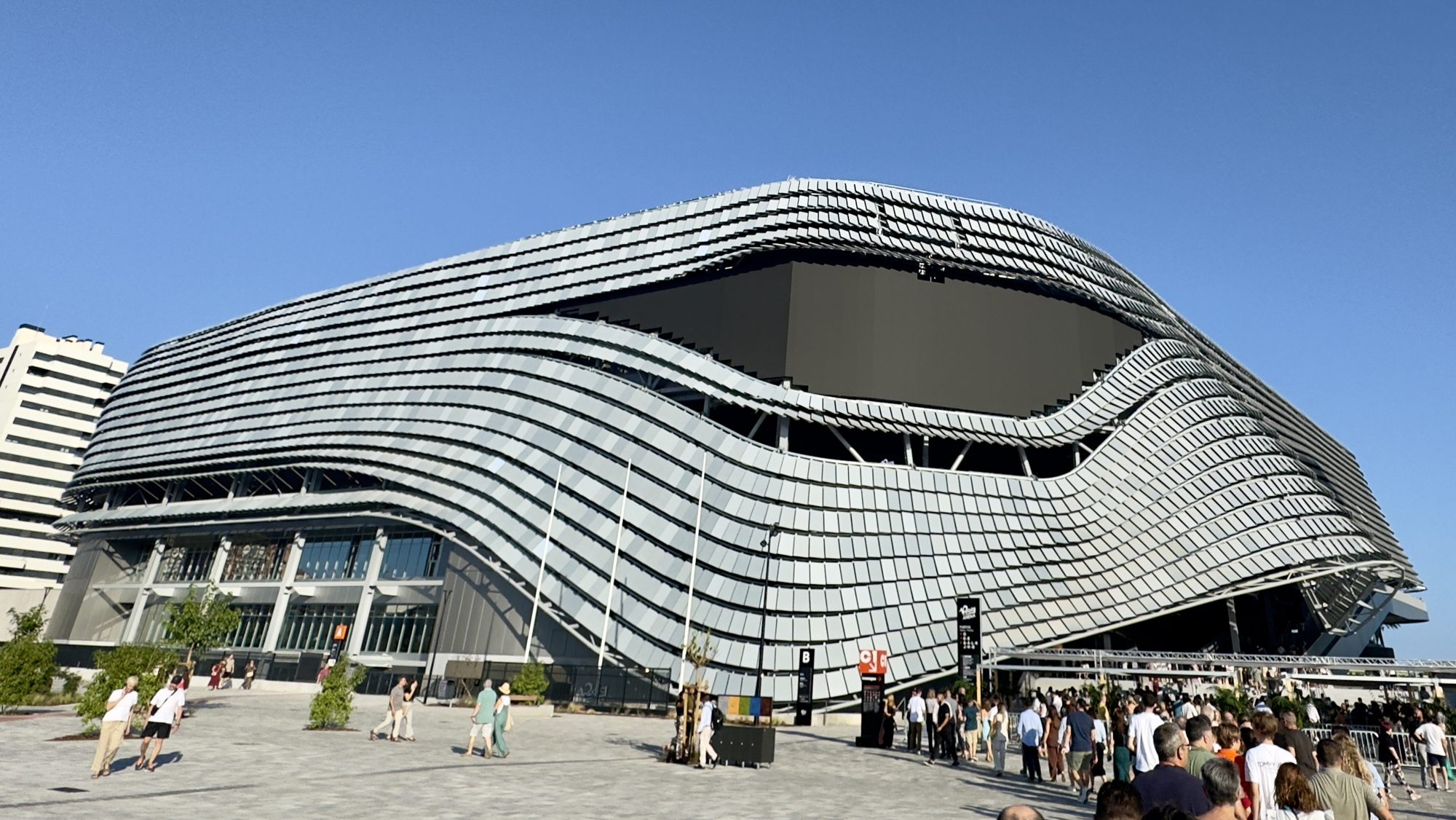

El Roig Arena (Valencia) ya terminado; PANTALLAX ejecutó los muros pantalla, los anclajes y la excavación de su obra. — Roig Arena terminado (exterior)2025-07-29

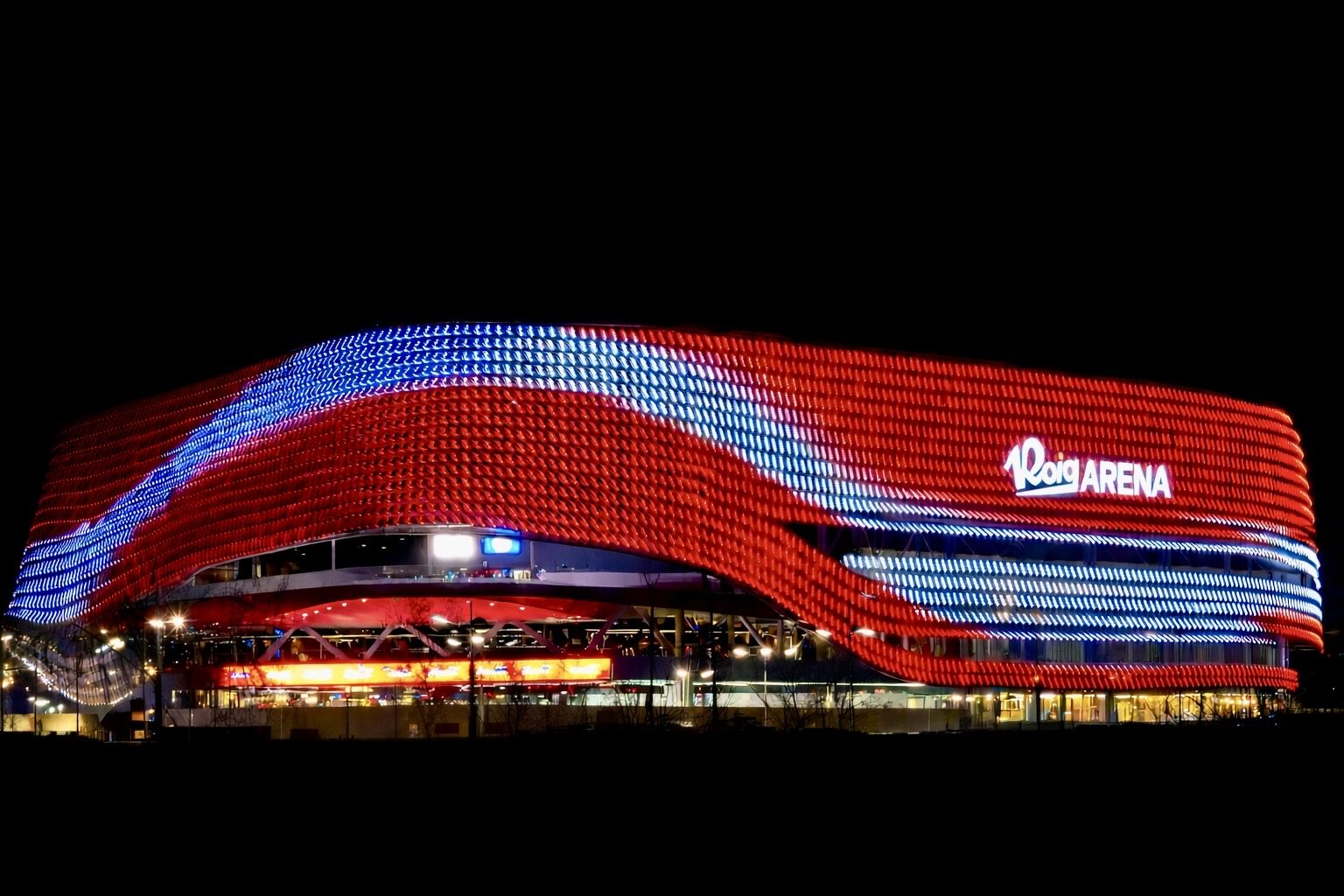

Vista nocturna del Roig Arena (Valencia) con su fachada iluminada; PANTALLAX ejecutó los muros pantalla, los anclajes y la excavación de la obra. — Roig Arena iluminado (exterior nocturno)2026-02-06

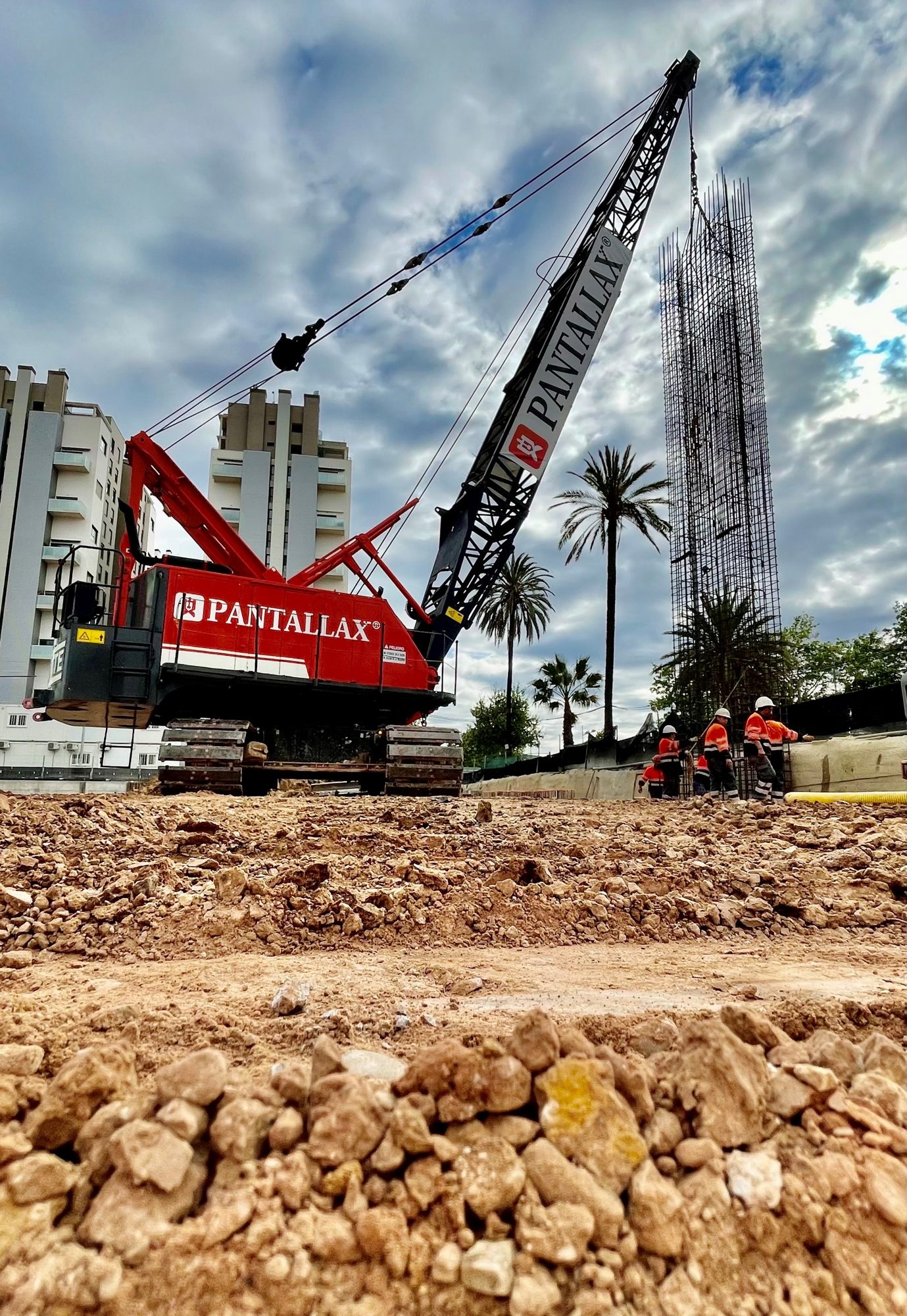

Montaje de la armadura de un muro pantalla de 100 cm y 18,65 m en la rampa de acceso de camiones del Roig Arena (Valencia). — Armadura de muro pantalla en la rampa de camiones del Roig Arena

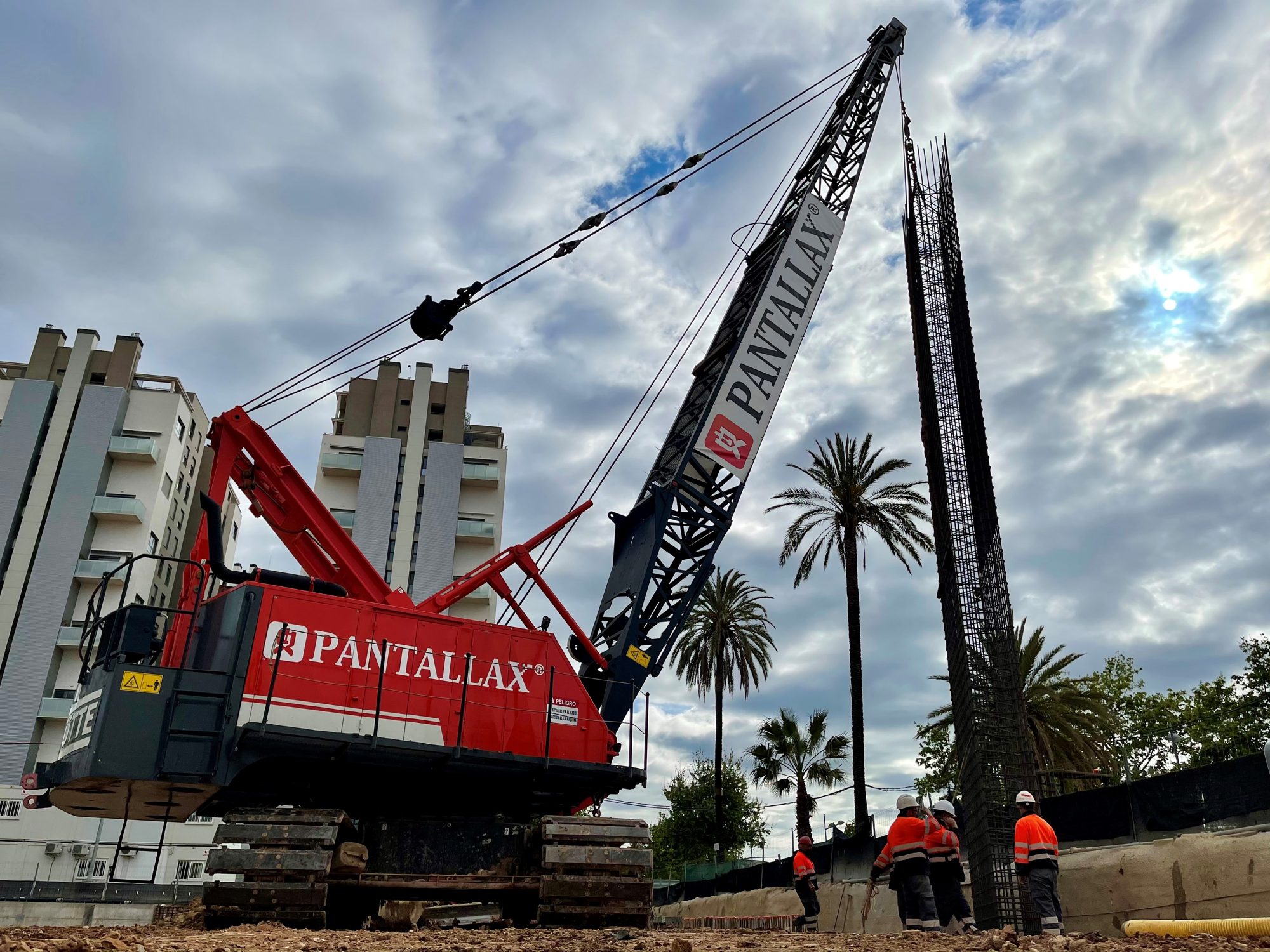

Izado de la armadura de un muro pantalla de 100 cm y 18,65 m en la rampa de acceso de camiones del Roig Arena (Valencia). — Izado de armadura en la rampa de camiones del Roig Arena

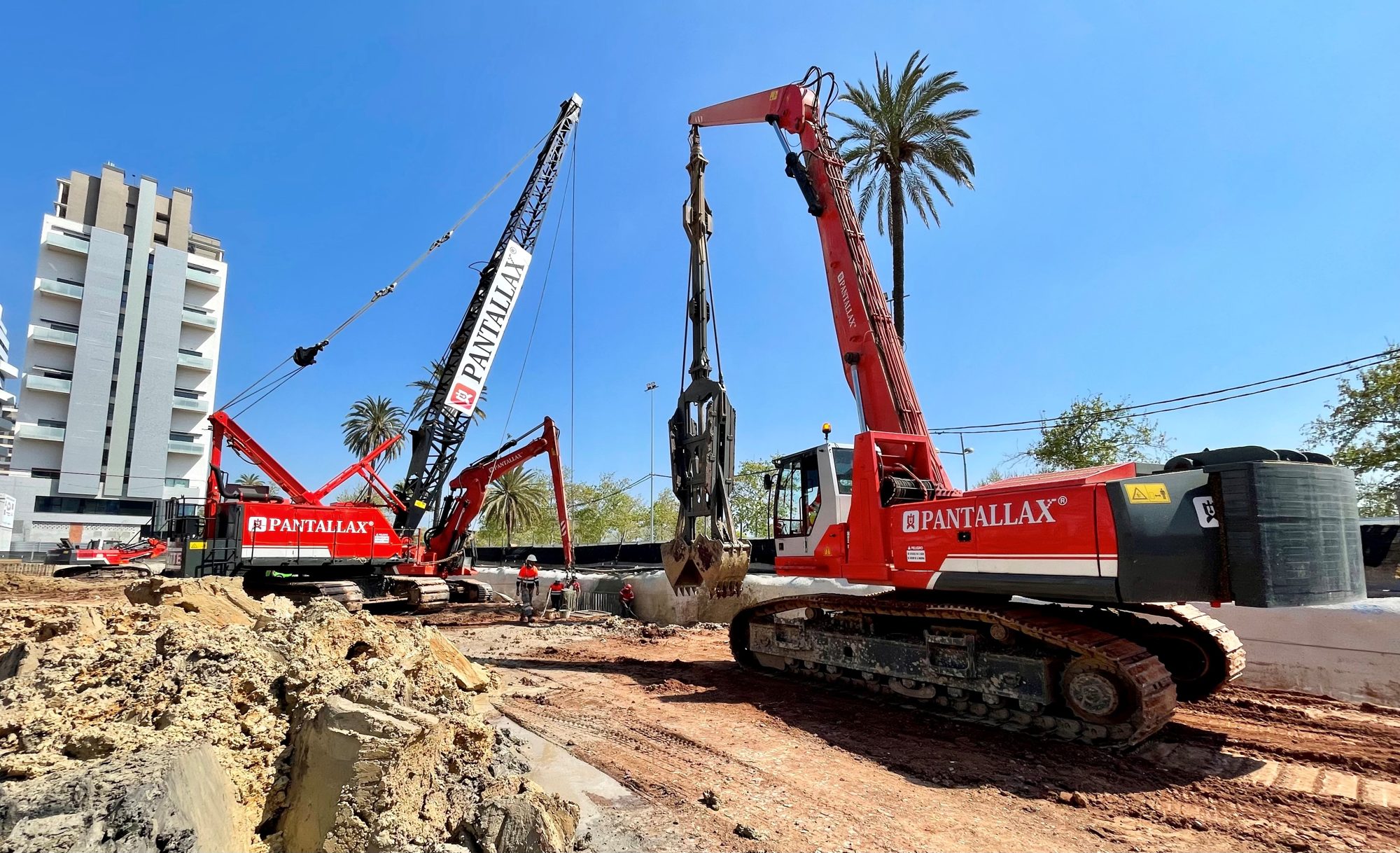

Excavación de un módulo de muro pantalla con pantalladora hidráulica mientras se monta la armadura de otro módulo en el Roig Arena (Valencia). — Excavación y montaje de armadura de muro pantalla en el Roig Arena

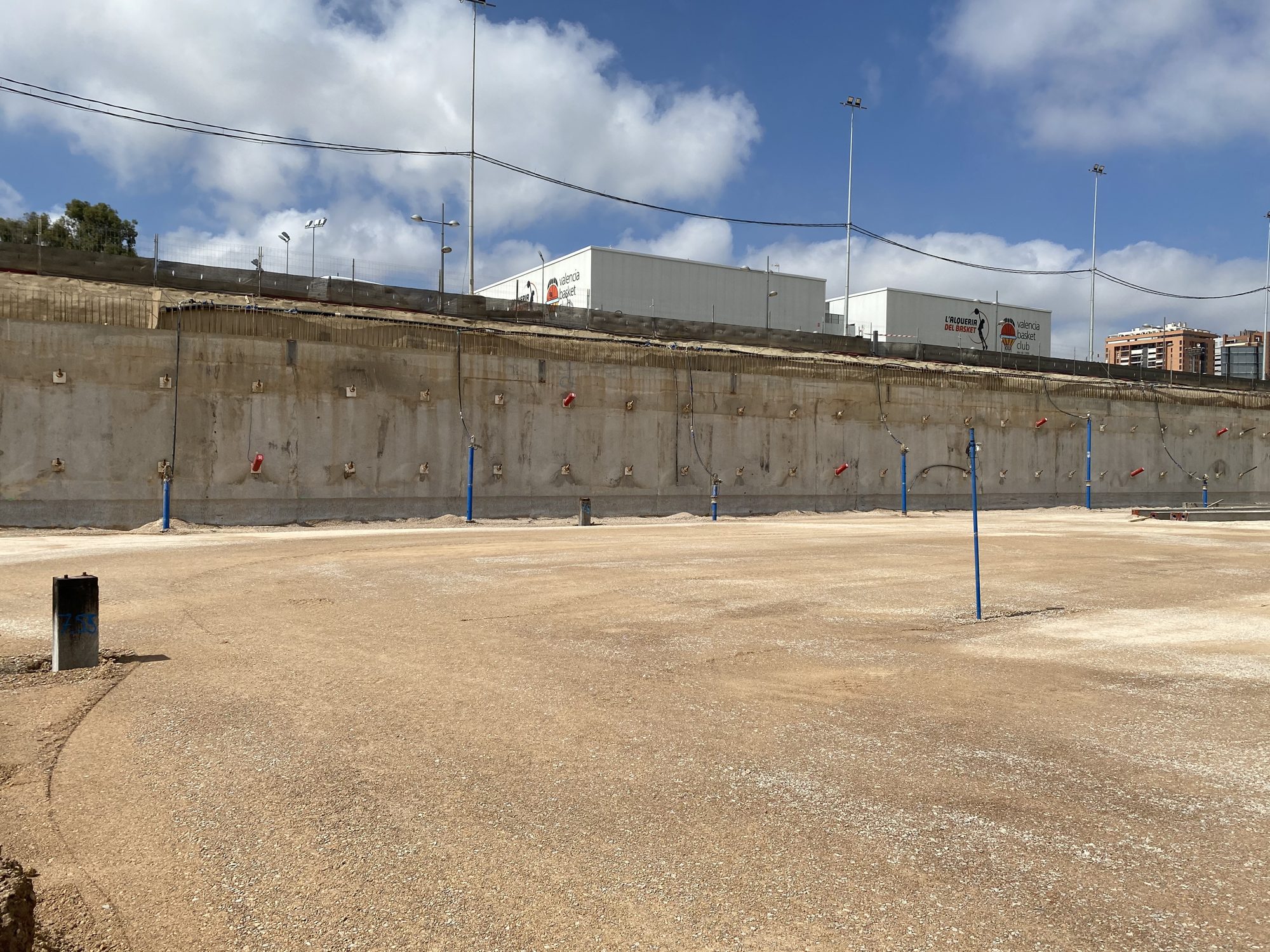

Muro pantalla anclado y fresado del Roig Arena (Valencia) con la explanada inferior terminada. — Muro pantalla terminado del Roig Arena2021-08-06

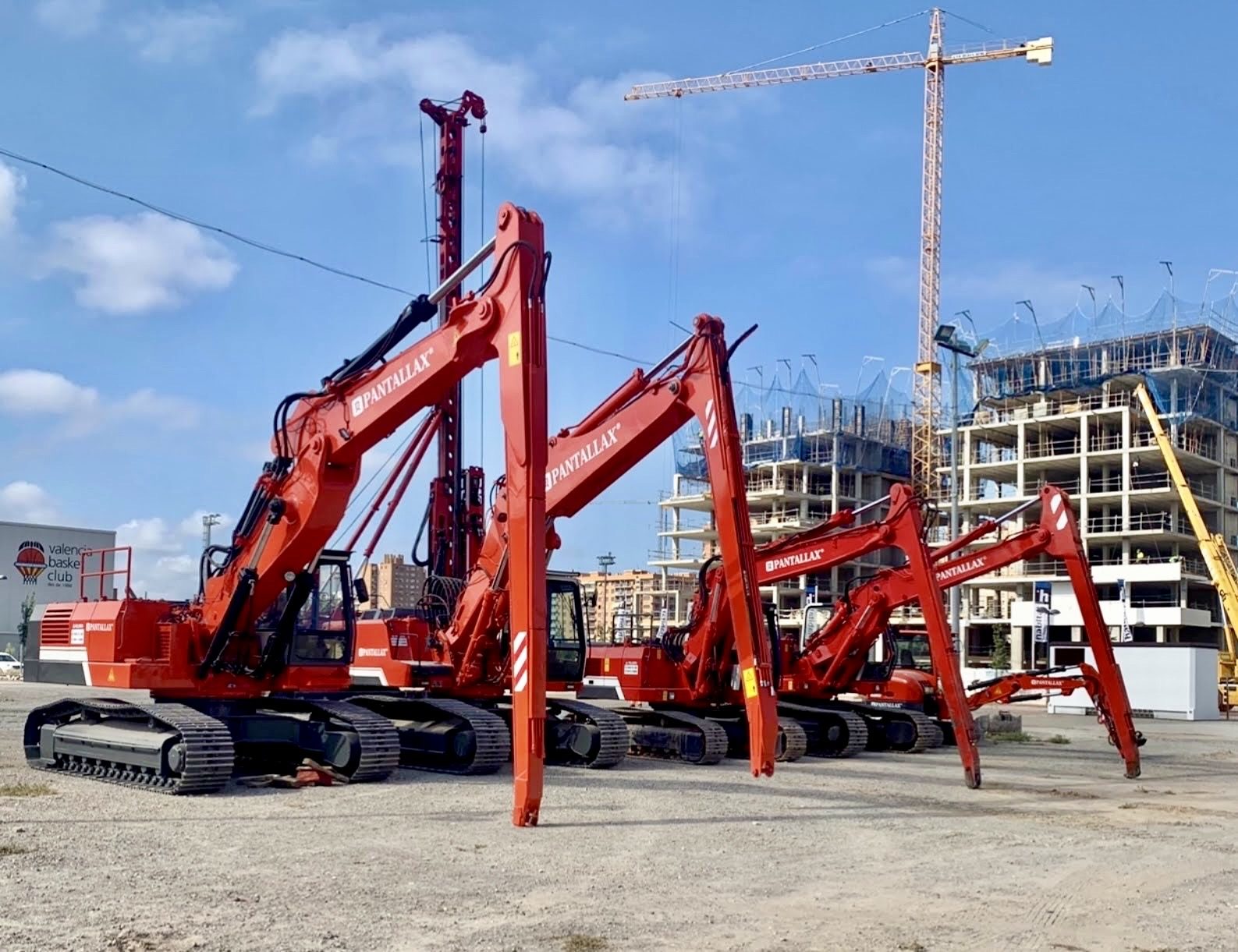

Equipos de perforación de muro pantalla de PANTALLAX trabajando en la obra del Roig Arena (Valencia). — Maquinaria PANTALLAX en la obra del Roig Arena2021-11-20

Preguntas frecuentes

Sobre esta obra

¿Qué empresa ejecutó los muros pantalla del Roig Arena?

PANTALLAX desarrolló, calculó y ejecutó los muros pantalla del Roig Arena (Valencia), junto con los anclajes STAB, las vigas de coronación y el fresado.

¿Qué control geotécnico se empleó en el Roig Arena?

Ensayos Cross-Hole para verificar la integridad de los paneles, células de carga en los anclajes y auscultación continua del muro y del entorno.

¿Quién resolvió la cimentación y la contención del subsuelo del Roig Arena?

El equipo técnico de PANTALLAX desarrolló y calculó las soluciones de subsuelo finalmente ejecutadas, y ejecutó y coordinó la actuación.

¿Qué trabajos de subsuelo incluyó la obra del Roig Arena?

Muros guía, muros pantalla, anclajes STAB, vigas de coronación y fresado del paramento visto.
